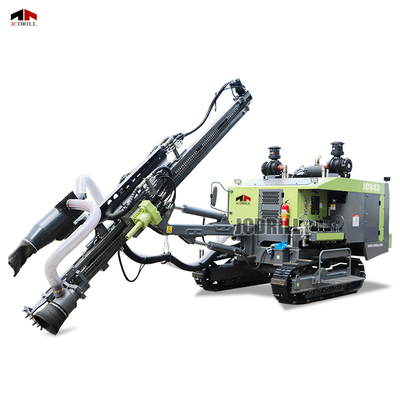

Kompresor Udara Sistem Rotary Premium Terintegrasi Pengeboran Lubang Batu Down The Hole Rig Pengeboran Permukaan Dengan Pengumpul Debu

>> Deskripsi Produk

JC843 direkayasa untuk pengeboran presisi dalam proyek kedalaman menengah, menggabungkan kekuatan yang kuat dengan teknologi pakan canggih untuk mencapai pembentukan lubang yang stabil dan efisien. Dirancang untuk kedalaman pengeboran hingga 21 meter dan diameter lubang antara φ90 dan 115mm, ini sangat ideal untuk aplikasi yang membutuhkan kinerja yang konsisten dalam kondisi batuan sedang. Sistem rotasi rig menampilkan motor seri Eaton 2K yang menghasilkan torsi 2200N · m dan kecepatan variabel dari 0 hingga 100rpm, memberikan dinamika pengeboran terkontrol. Sistem umpannya menggunakan mekanisme rantai yang digerakkan motor yang memastikan gerakan umpan yang halus dan andal dengan stroke 3400mm dan ekstensi 1100mm, mampu menerapkan gaya makan maksimum 12kN dan kecepatan umpan hingga 1m/s. Didukung oleh output tinggi 162kW Yuchai Diesel Engine, JC843 mengintegrasikan sistem udara kompresi dua tahap yang menghasilkan 15m³/mnt pada 1,8MPA tekanan kerja, mengoptimalkan energi pneumatik untuk efisiensi palu down-the-hole. Balok umpan baja berkekuatan tinggi dan konstruksi bingkai tahan lama meningkatkan stabilitas operasional dan umur panjang di bawah beban kerja yang berat. Beratnya 9,5 ton dan berukuran 8400 × 2300 × 2400 mm, rig menyeimbangkan daya substansial dengan ukuran transportasi yang dapat dikelola. Dengan kecepatan tramming 3 km/jam (cepat) dan 1,5 km/jam (lambat), JC843 beradaptasi dengan baik dengan tuntutan mobilitas situs. Kolektor debu tipe kering 12-core meningkatkan kualitas udara dan kenyamanan pemeliharaan.

>> Paremeter

>> fitur

>> Sistem Kontrol: Konsol kontrol yang dipasang di belakang mengintegrasikan pengeboran, tramming, dan pemantauan sistem di satu panel terpusat. Dilengkapi dengan instrumentasi pintar untuk diagnostik real-time, peringatan kesalahan, dan umpan balik operasional-meningkatkan keamanan dan efisiensi alur kerja.

>> Sistem Daya & Udara: Didorong oleh mesin diesel Turbocharged Yuchai 162 kW untuk kinerja yang andal dan hemat bahan bakar. Dipasangkan dengan sistem kompresor dua tahap yang menghasilkan 15 m³/menit pada 1,8 MPa, memastikan output tekanan tinggi yang konsisten untuk menuntut operasi DTH.

>> Unit Rotasi & Makanan: Motor Eaton 2K Series memberikan torsi hingga 2200 N · m dengan kisaran kecepatan tanpa langkah dari 0–100 rpm. Kepala putar multi-gear beradaptasi dengan kondisi geologis yang bervariasi. Sistem umpan yang digerakkan oleh rantai menyediakan stroke 3400 mm dan ekstensi 1100 mm untuk gaya dorongan dan tarik yang kuat dan stabil.

>> Struktur Pengeboran: Kompatibel dengan batang bor φ64 × 3000 mm dan palu DTH 3 ", mendukung lubang bor dari φ90–115 mm hingga kedalaman 21 m. Balok pakan baja berkekuatan tinggi yang diperkuat meminimalkan getaran dan memastikan daya tahan jangka panjang di lingkungan yang kasar.

>> Kontrol Mobilitas & Debu: Dilengkapi dengan sasis crawler untuk kemampuan beradaptasi situs yang kuat dan tramming kecepatan ganda (cepat: 3 km/jam, lambat: 1,5 km/jam). Pengumpul debu tipe kering 12-core terintegrasi memastikan filtrasi partikulat yang efektif, mendukung udara yang lebih bersih dan operasi yang lebih aman di tempat pengeboran perkotaan atau tertutup.

>> Aplikasi

JC843 DTH Crawler Drilling Rig untuk Proyek Pengeboran Batu Dept

JC843 dirancang untuk pengeboran presisi dalam formasi batuan kedalaman menengah, ideal untuk penambangan permukaan, peledakan tambang, eksplorasi panas bumi, dan proyek-proyek Yayasan Infrastruktur Kota. Dengan kedalaman pengeboran hingga 21 meter dan diameter lubang dari φ90 hingga 115mm, cocok untuk aplikasi yang membutuhkan mobilitas dan stabilitas di medan yang kompleks.

Berkat mesin diesel Yuchai 162kW-nya dan kompresor udara dua tahap 15m³/min @ 1.8MPA, JC843 memberikan kinerja yang konsisten untuk pengeboran down-the-hole (DTH), bahkan dalam lapisan batu yang keras atau retak.

Eaton 2K Series Rotary Motor menyediakan torsi 2200 N · m dengan kecepatan variabel dari 0-100 rpm, beradaptasi dengan kondisi geologis yang bervariasi. Sistem umpan yang digerakkan oleh rantai dan balok umpan baja berkekuatan tinggi memastikan pembentukan lubang bor yang efisien dan akurat dengan getaran minimal.

JC843 biasanya digunakan dalam:

Operasi penambangan terbuka dan bawah tanah

Penahan hidroelektrik dan stabilisasi lereng

Persiapan lubang peledakan di lokasi konstruksi

Pengeboran Survei Geologi dan Hidrologi

Pengeboran Sumur Air Hard Rock

Sistem crawler kecepatan ganda dan pengumpul debu tipe kering terintegrasi menjadikannya solusi ideal untuk zona konstruksi perkotaan, area yang sensitif terhadap lingkungan, dan situs pengeboran jarak jauh di mana keandalan, kontrol debu, dan daya sangat penting.

>> FAQ

T1: Berapa kedalaman dan diameter pengeboran maksimum untuk JC843?
A: JC843 mendukung kedalaman pengeboran hingga 21 meter dengan diameter lubang mulai dari φ90 hingga φ115 mm, menggunakan batang bor φ64 × 3000 mm dan palu DTH 3 inci.

T2: Jenis mesin dan kompresor apa yang digunakan JC843?
A: Didukung oleh mesin diesel Turbocharged Yuchai 162kW dan dilengkapi dengan kompresor udara dua tahap yang menghasilkan 15 m³/menit pada 1,8 MPa, cocok untuk pengeboran DTH tekanan tinggi terus menerus.

T3: Apakah JC843 cocok untuk kondisi hard rock?
A: Ya, JC843 dirancang untuk formasi batuan menengah ke keras, dilengkapi dengan motor rotary Eaton 2K torsi tinggi (2200 N · m) dan kecepatan variabel (0–100 rpm), ideal untuk batuan dengan kekuatan kompresif tinggi.

T4: Bagaimana sistem makan dikonfigurasi?
A: Ia menggunakan mekanisme umpan yang digerakkan oleh rantai dengan stroke 3400 mm dan ekstensi pakan 1100 mm, yang mampu memberikan gaya makan hingga 12 kN, memastikan operasi dorong-tarik yang stabil dan efisien.

T5: Berapa kecepatan tramming dan seberapa mobile rig?
A: JC843 dipasang pada sasis crawler dengan mobilitas kecepatan ganda: 3 km/jam (cepat) dan 1,5 km/jam (lambat), memungkinkan reposisi yang andal di berbagai medan.

T6: Apakah ia memiliki fitur kontrol debu?
A: Ya, itu dilengkapi dengan sistem pengumpul debu tipe kering 12-core yang meminimalkan partikel di udara dan memenuhi standar lingkungan tempat kerja di kota atau tertutup.

T7: Jenis proyek apa yang biasa digunakan JC843?
A: JC843 banyak digunakan dalam peledakan tambang, penahan fondasi, operasi penambangan, pengeboran sumur air, dan eksplorasi panas bumi, terutama di mana kedalaman pengeboran sedang dan tekanan udara tinggi diperlukan.
