Deskripsi Produk

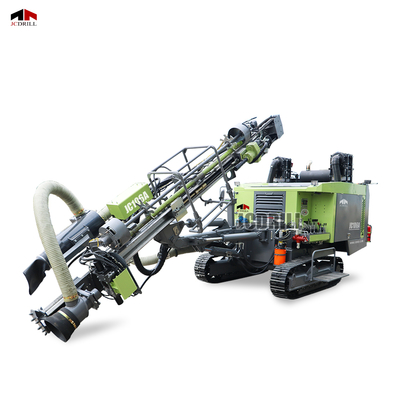

Sebagai rig pengeboran down-the-hole yang serbaguna dan efisien, JC106A dirancang untuk aplikasi pengeboran batuan kedalaman dangkal hingga menengah. Rig ini dilengkapi platform operasi yang ramah pengguna dan peningkatan kinerja baik dalam gaya pengeboran maupun stabilitas struktural. Dengan kedalaman pengeboran hingga 21m dan dukungan untuk diameter lubang φ90-152mm, rig ini unggul dalam proyek pertambangan dan rekayasa. Sistem rotasi digerakkan oleh motor hidrolik seri Eaton 6K, menghasilkan torsi hingga 3500N·m dengan kecepatan variabel yang mulus 0-120rpm. Sistem umpan silinder hidrolik tali kawat memberikan kemajuan dan penarikan yang stabil, dengan gaya umpan maksimum 12kN, gaya tarik 18kN, langkah 3400mm, dan ekstensi 1100mm pada balok umpan paduan aluminium yang ringan namun kaku. Daya berasal dari mesin diesel YUCHAI 206kW, yang sangat cocok dengan sistem udara kompresi dua tahap yang memasok 15 atau 18m³/menit pada tekanan kerja 20-22 bar. Rig ini mengintegrasikan pengumpul debu Xuanhua 14-inti dan komponen listrik impor berperingkat IP56 untuk keandalan tahan air dan debu yang unggul. Penyimpanan batang terintegrasi (konfigurasi 6+1 untuk batang 3m), berat total 10,5t, dan kecepatan tramming hingga 3km/jam menggabungkan portabilitas dengan ketahanan. Struktur yang ringkas, rangka umpan yang diperkuat, dan katup kontrol tersegel QIANGTIAN meminimalkan waktu henti dan biaya perawatan - menjadikan JC106A solusi profesional yang hemat biaya untuk kebutuhan pengeboran Anda.

Parameter

Fitur

• Sistem Operasi: Platform kontrol terintegrasi di belakang memungkinkan pengamatan yang mudah dan kontrol terpusat. Sistem pneumatik mendukung tramming satu tangan yang aman. Katup kontrol QIANGTIAN memastikan operasi yang andal.
• Sistem Daya: Dilengkapi mesin YUCHAI 206 kW. Cocok dengan kompresor dua tahap dengan aliran udara 18 m³/menit dan tekanan 22 bar untuk pengeboran DTH yang efisien.
• Sistem Hidrolik: Motor Eaton 6K menghasilkan torsi 3500 N·m. Sistem umpan tali kawat + silinder hidrolik memastikan umpan yang stabil dan kuat dengan gaya tarik 18 kN.
• Sistem Perjalanan: Sasis terpasang crawler dengan penggerak dua kecepatan (hingga 3 km/jam), gerakan stabil di medan yang kompleks.
• Sistem Pengeboran: Mendukung lubang φ90- 152 mm dengan palu 4". Penyimpanan batang otomatis 6+1 (3m ×φ64 atau φ76) menyederhanakan penanganan batang.
• Pengendalian Debu: Pengumpul debu Xuanhua 14-inti dan komponen listrik impor berperingkat IP56 memberikan perlindungan debu dan air yang kuat.
