Detail produk:
|
Nomor model: | kepala PQ barel inti | Jenis: | Laras inti ganda |
---|---|---|---|
Standar: | AQ BQ NQ Markas Besar PQ | Nama Produk: | Perakitan barel inti |
Aplikasi: | Pengeboran inti garis kawat | warna: | hitam |
Kemasan: | Paket Kotak Kayu | Seri: | Garis kawat DCDMA seri Q |
Berat: | 13.70kg | diameter: | BC NC HC PC BC3 NC3 HC3 PC3 Seri T |
Panjang: | 1,5m, 3m | ||
Cahaya Tinggi: | pq head wireline core barrel,1.5m wireline core barrel,pq head core barrel assembly |
batu batu dalam lubang sumur pengeboran inti geologi dan peralatan membosankan barel inti wireline standar
Deep Rock Stones Lubang Sumur Pengeboran Inti Geologi Dan Peralatan Membosankan Barel Inti Wireline Standar & Overshots Dari Pq/hq/nq/bq
>> Pendahuluan

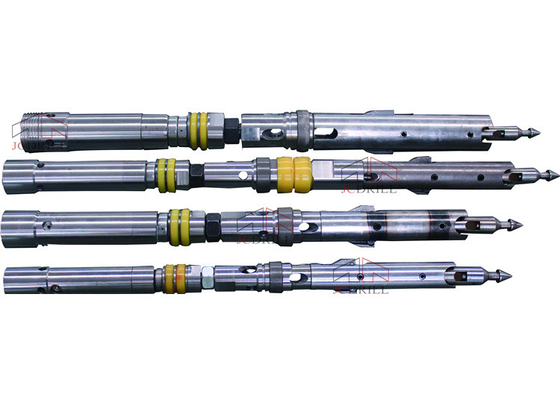

Sistem coring wireline mencakup rakitan barel inti dan rakitan overshot. Rakitan laras inti terdiri dari grup tabung dalam dan grup tabung luar. Tabung dalam & luar memiliki panjang standar 1,5 meter dan 3 meter.
Rakitan kepala menyediakan: mekanisme titik tombak latching dan pivoting untuk memungkinkan penyisipan dan pengambilan rakitan ban dalam, rakitan bantalan untuk memungkinkan ban dalam tetap diam dan menghindari kerusakan sampel saat pengeboran, indikasi pengoperasian tekanan fluida, dan katup kontrol fluida.
Semua rakitan kepala menggabungkan rakitan katup penutup yang memberikan sinyal tekanan fluida kepada operator bor ketika anggota katup dikompresi, menunjukkan ban dalam yang penuh atau tersumbat.
Rakitan barel inti terdiri dari grup tabung dalam dan grup tabung luar. Grup tabung dalam terdiri dari:Rakitan Kepala, Ban Dalam, Wadah Pengangkat Inti, Pengangkat Inti, Cincin Berhenti.

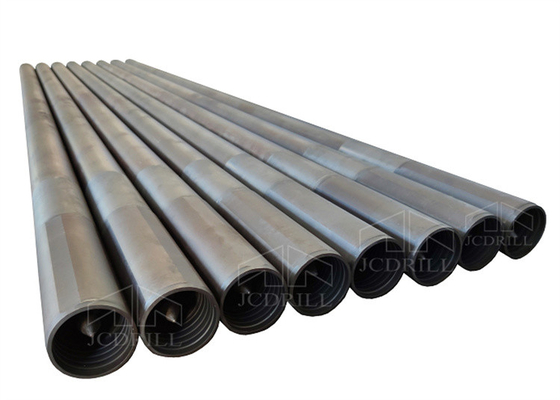

Kelompok tabung dalam mengumpulkan sampel inti selama proses pengeboran dan tidak bergantung pada kelompok tabung luar.Kelompok tabung luar terdiri dari sisa komponen inti barel:
Mengunci Kopling, Kopling Adaptor, Tabung Luar.
Kelompok tabung luar selalu berada di dasar lubang dan menampung kelompok tabung dalam selama proses pengeboran.
INDO# | Barang | Keterangan | Satuan | Berat (Kg) |
AQ | ||||
1-11 | barel inti 3m | SZJ-AQ-3000 | Mengatur | 24.27 |
1-11 | barel inti 1,5 m | SZJ-AQ-1500 | Mengatur | 15.29 |
BQ | ||||
1-11 | barel inti 3m | SZJ-BQ-3000 | Mengatur | 40.45 |
1-11 | barel inti 1,5 m | SZJ-BQ-1500 | Mengatur | 25.49 |
NQ | ||||
1-11 | barel inti 3m | SZJ-NQ-3000 | Mengatur | 64.88 |
1-11 | barel inti 1,5 m | SZJ-NQ-1500 | Mengatur | 47.31 |
markas besar | ||||
1-11 | barel inti 3m | SZJ-HQ-3000 | Mengatur | 98.30 |
1-11 | barel inti 1,5 m | SZJ-HQ-1500 | Mengatur | 67.53 |
PQ | ||||
1-11 | barel inti 3m | SZJ-PQ-3000 | Mengatur | 142,50 |
1-11 | barel inti 1,5 m | SZJ-PQ-1500 | Mengatur | 100.29 |
Permukaan tabung ganda | ||||
Ukuran (bor eksplorasi permukaan) | Sistem metrik (mm) | Sistem kekaisaran (dalam) | ||
Diameter lubang | Diameter inti | Diameter lubang | Diameter inti | |
BQ | 60 | 36.4 | 2.36 | 1.43 |
NQ | 75.7 | 47.6 | 2.98 | 1.88 |
markas besar | 96.1 | 63.5 | 3.78 | 2.5 |
PQ | 122,7 | 85 | 4.83 | 3.34 |
Permukaan tabung tiga | ||||
NQ3 | 75.7 | 45 | 2.98 | 1.78 |
markas besar | 96.1 | 61.1 | 3.78 | 2.41 |
PQ3 | 122,7 | 83 | 4.83 | 3.27 |

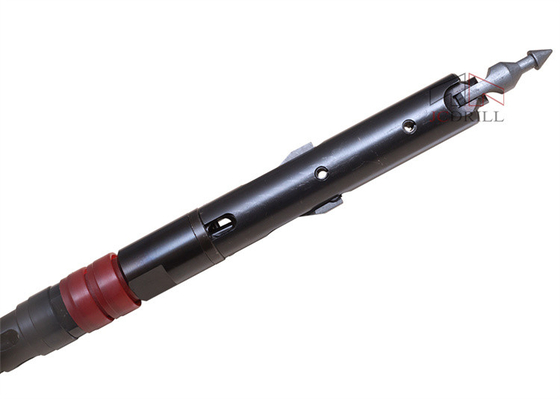

>> Diagram struktur Majelis Kepala PQ
INDO# | Barang | deskripsi | Satuan | Berat (kg) |
1-25 | Majelis Kepala | PQ-TKZC | Mengatur | 23.00 |
1 | Mempelopori | PQ-TK-LMT | komputer | 1.68 |
2 | musim semi penahan | PQ-TK-DWTH | komputer | 0,01 |
3 | pin penahan | PQ-TK-DWX | komputer | 0,07 |
4 | Basis titik ujung tombak | PQ-TK-MTZ | komputer | 1.89 |
5 | Kait retraksi case | PQ-TK-HSG | komputer | 3.42 |
6 | Pin musim semi | TXX-18*55 | komputer | 0,05 |
7 | Pin pegas (2) | TXX-18*72 | Kelompok | 0.12 |
8 | Kait Musim Semi | PQ-TK-ZH | komputer | 0,02 |
9 | kait (2) | PQ-TK-TKB | Pasangan | 0,66 |
10 | Pin pegas (2) | TXX-13*60 | Kelompok | 0,06 |
11 | Pin musim semi | TXX-13*75 | komputer | 0,03 |
12 | Dasar kait | PQ-TK-TKZ | komputer | 0.24 |
13 | Tubuh kait atas | PQ-TK-TKJ | komputer | 5.45 |
14 | Bahu pendaratan | PQ-TK-XGH | komputer | 0.39 |
15 | lingkaran | KYDQ-85 | komputer | 0,02 |
16 | Kacang kunci kompor | PQ-TK-TJLM | komputer | 0,53 |
17 | Poros | PQ-TK-ZZ | komputer | 3.88 |
18A | Mematikan katup dengan keras | PQ-TK-FP | komputer | 0.1 |
18B | Katup penutup lunak | PQ-TK-FP-H | komputer | 0.1 |
19 | Menyetel mesin cuci (2) | PQ-TK-JGD | Kelompok | 0,3 |
20A | bantalan | ZC-52209 | buah | 0,59 |
20B | Cincin bagian dalam (2) | PQ-TK-ZCNT | Kelompok | 0.34 |
21 | Bushing spindel | PQ-TK-ZCZ | komputer | 2.65 |
22 | bantalan | ZC-51207 | komputer | 0.21 |
23 | Musim semi kompresi | PQ-TK-ZZTH | komputer | 0.83 |
24 | Mur pengunci | ZSLM-M30 | komputer | 0,25 |
25 | Perakitan tutup tabung dalam | PQ-TK-NGJTZC | komputer | 5.54 |
25A | Tutup tabung dalam | PQ-TK-NGJT | komputer | 5.07 |
25B | Pemasangan gemuk | ZYZ-M10 * 1 | komputer | 0,01 |
25C | Bola (2) | GQ-22 | komputer | 0,04 |
25D | Periksa badan katup | PQ-TK-FYG | komputer | 0,42 |
