RIG pengeboran geoteknik Core Rotary Wireline Wireline Core Rot

Deskripsi Produk:

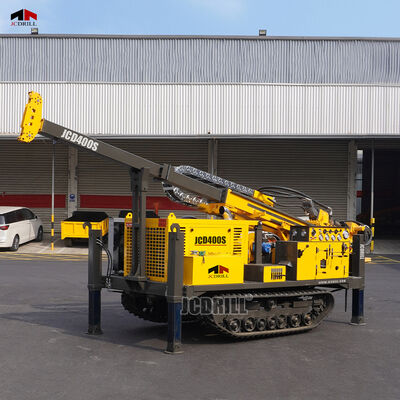

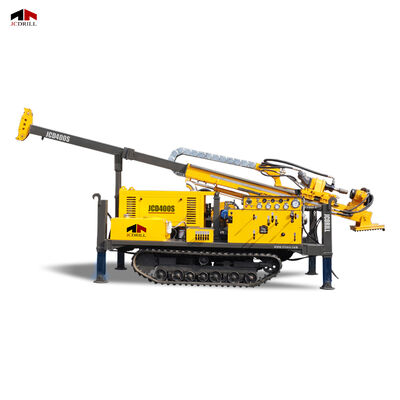

JCD400 adalah rig pengeboran inti hidraulik penuh dan ringkas yang dirancang untuk eksplorasi mineral dan proyek pengeboran inti geologi yang efisien. Sangat cocok untuk pengeboran intan menggunakan teknik pengeboran inti wireline seperti HTW, NTW, dan BTW. Rig ini dilengkapi dengan mesin diesel turbocharger YUCHAI yang bertenaga, menghasilkan 70kW pada 2400 RPM, memastikan keluaran daya yang stabil dan kuat. Semua fungsi pengeboran, termasuk umpan, rotasi, pengangkatan, dan  penjepitan, digerakkan secara hidraulik, yang secara signifikan meningkatkan efisiensi operasional dan presisi kontrol.

Parameter:

Fitur:

>> Sistem hidraulik penuh memastikan transmisi daya yang andal dan pengoperasian yang lancar selama proses pengeboran. Didukung oleh mesin turbocharger YUCHAI 70kW, rig memberikan kinerja yang stabil yang cocok untuk pekerjaan lapangan yang diperpanjang.

>> Dengan tiang yang menyentuh tanah yang mendukung sudut pengeboran 45°–90°,  JCD400 mudah beradaptasi dengan persyaratan pengeboran vertikal dan miring. Rig ini memiliki mode kontrol ganda—manual dan jarak jauh, menawarkan pengoperasian yang fleksibel dan lebih aman di medan yang terbatas atau menantang.

>> Langkah umpan hidraulik 1900mm memungkinkan  untuk pengambilan sampel inti yang efisien dengan lebih sedikit gangguan. Pompa lumpur BW-100 terintegrasi menyediakan aliran dan tekanan yang dapat disesuaikan, membuat rig cocok untuk formasi tanah liat, pasir, dan batuan lunak menggunakan sirkulasi lumpur.

>>Dilengkapi dengan sistem derek tali 600kg, rig menyederhanakan operasi pengangkatan dan mengurangi waktu tambahan. Mobilitasnya yang kuat dan kemampuan memanjat 40°, dikombinasikan dengan desain yang ringkas, membuatnya ideal untuk lokasi pengeboran yang terpencil dan kasar.

Aplikasi:

1. Eksplorasi Mineral
Banyak digunakan untuk eksplorasi mineral logam (misalnya, emas, tembaga, timbal-seng) dan mineral non-logam (misalnya, grafit, fluorit).

Menyediakan sampel inti yang kontinu dan utuh untuk menganalisis kadar bijih, struktur, dan distribusi.

2. Penelitian Geologi dan Studi Stratigrafi
Sampel inti berkualitas tinggi mendukung studi litologi, struktur geologi, patahan, dan geokronologi, menawarkan data penting untuk penelitian ilmiah.

3. Eksplorasi Batubara dan Minyak & Gas
Digunakan dalam pengeboran tahap awal untuk mengidentifikasi ketebalan lapisan batubara, jenis batuan, dan perubahan struktural.

Membantu dalam karakterisasi reservoir dan estimasi sumber daya.

4. Penyelidikan Air Tanah
Menentukan kedalaman akuifer, litologi, dan kondisi air tanah melalui pengambilan sampel inti dan data lubang bor.

5. Survei Geoteknik untuk Proyek Infrastruktur
Diterapkan dalam penyelidikan lokasi untuk bendungan, terowongan, jembatan, kereta api, dan proyek konstruksi besar lainnya.

Menyediakan data tentang stabilitas fondasi, struktur bawah permukaan, dan mekanika batuan.

6. Penilaian Bahaya Lingkungan & Geologi
Digunakan untuk pengambilan sampel di lokasi yang terkontaminasi, pemantauan air tanah, atau di daerah yang rawan longsor, gempa bumi, dll.

Mendukung evaluasi risiko dan perencanaan remediasi lingkungan.

FAQ:

Q1: Jenis pengeboran apa yang dirancang untuk rig JCD400?
A1: JCD400 dirancang khusus untuk pengeboran inti intan menggunakan teknik pengeboran inti wireline seperti HTW, NTW, dan BTW.

Q2: Berapa kedalaman pengeboran maksimum JCD400?
A2: Rig dapat mencapai kedalaman pengeboran hingga 500 meter menggunakan ukuran BTW, 400 meter dengan NTW, dan 200 meter dengan HTW.

Q3: Mesin apa yang memberi daya pada JCD400?
A3: Didukung oleh mesin diesel turbocharger 70kW dari YUCHAI, beroperasi pada 2400 RPM, memberikan kinerja yang stabil dan andal.

Q4: Apakah rig sepenuhnya hidraulik?
A4: Ya, semua fungsi utama seperti rotasi, umpan, pengangkatan, dan peredam digerakkan secara hidraulik, meningkatkan efisiensi operasional dan presisi kontrol.

Q5: Berapa langkah umpan dan kapasitas pengangkatan?
A5: Rig ini memiliki langkah umpan hidraulik 1900mm, dengan kapasitas tarik-atas maksimum 14 ton dan kapasitas dorong-bawah 7 ton.

Q6: Jenis sudut pengeboran apa yang dapat didukung oleh tiang?

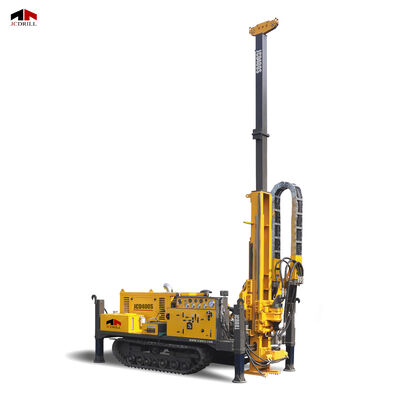

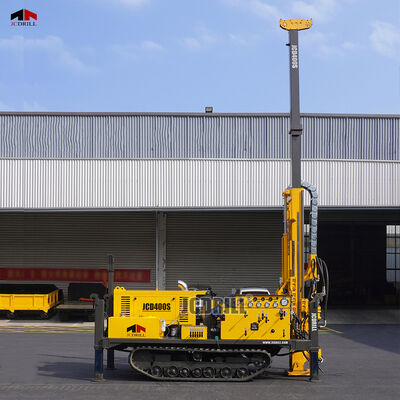

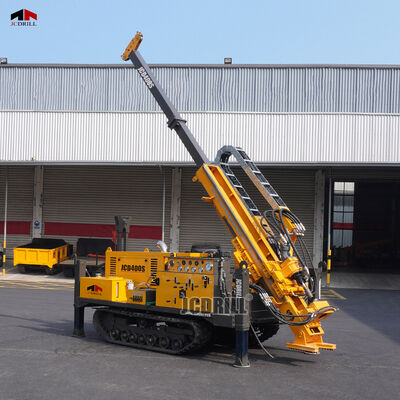

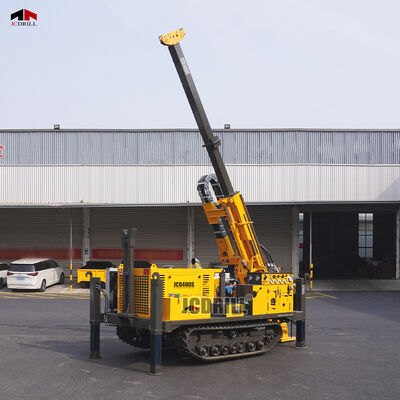

A6: Tiang satu bagian yang menyentuh tanah dapat disesuaikan dari 45° hingga 90°, membuatnya cocok untuk pengeboran vertikal dan miring.

Q7: Apakah JCD400 mendukung pengoperasian jarak jauh?
A7: Ya, dilengkapi dengan sistem kontrol ganda – kontrol manual dan jarak jauh, menawarkan fleksibilitas dan peningkatan keselamatan selama pengoperasian.

Q8: Seberapa mobilekah JCD400?
A8: Rig dapat melakukan perjalanan hingga 3,5 km/jam dan memanjat lereng hingga 40°, membuatnya sangat mobile dan ideal untuk lokasi yang kasar dan terpencil.

Q9: Jenis pompa lumpur apa yang terintegrasi?
A9: Rig ini mencakup pompa lumpur BW-100, memberikan aliran hingga 100 L/menit dan tekanan 7 MPa, cocok untuk formasi tanah liat, pasir, dan batuan lunak.

Q10: Apakah ada sistem derek tali yang disertakan?
A10: Ya, rig dilengkapi dengan sistem derek tali yang dinilai pada kapasitas pengangkatan 600 kg dan panjang tali 600 meter, digunakan untuk tugas pengangkatan tambahan.

Q11: Berapa dimensi transportasi dan berat totalnya?
A11: JCD400 memiliki ukuran transportasi 4200×2050×2300 mm dan berat 4,3 ton, membuatnya ringkas dan mudah digunakan.
