Detail produk:
|
Nomor model: | 12 inci | Kekerasan Batu Bor: | F=6-20 |
---|---|---|---|
Jenis Pemrosesan: | Penempaan | Penggunaan: | Ladang Minyak, Gas Alam, Pengeboran Pertambangan, Sumur Air |
Bahan: | TC Dengan Lapisan Anti-abrasif Berlian | bantalan: | Bantalan Jurnal Tertutup |
Kemasan: | karton dan kasus kayu | Jenis gigi: | Masukkan Gigi |
Cahaya Tinggi: | 6mm drt mata bor sirkulasi balik,inci drt mata bor sirkulasi balik,sumur air rc mata bor |

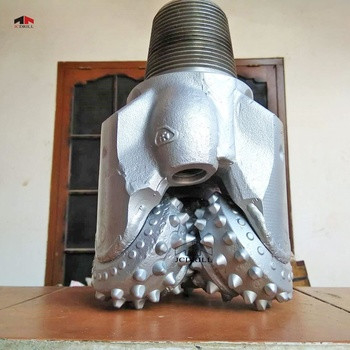

mata bor drt sirkulasi terbalik 6mm 12mm mata bor di iches untuk sumur air
pengantar
Struktur bit Tricone

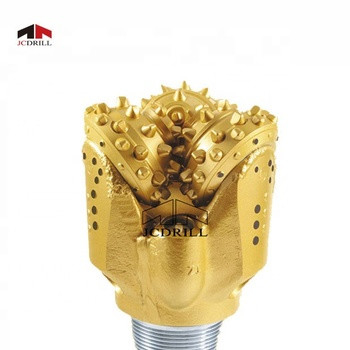

Bit Tricone Gigi Baja dan bit tricone TCI
1- Struktur Bantalan
Bit bearing memiliki tiga jenis: rolling bearing, sliding bearing, sliding bearing circlip.Bantalan geser circlip terutama untuk produsen produk asing yang mengandung bit tricone TCI, paling banyak hanya bantalan gelinding dan bantalan geser.
2- Struktur Pemotongan, Kerucut dan Gigi
Kerucut adalah kerucut, dibagi menjadi kerucut tunggal dan kerucut dua.Kerucut tunggal terdiri dari kerucut utama dan komponen belakang, kerucut tunggal di dasar sumur untuk gerakan rolling murni, cocok untuk pengeboran formasi keras;kerucut kompleks terdiri dari kerucut utama, kerucut samping dan kerucut belakang terdiri dari tiga bagian, kerucut di bagian bawah sumur bekerja selain rolling, juga menghasilkan geser, cocok untuk pengeboran lapisan lunak.
Gigi paduan keras memiliki 10 variasi, seperti bulat, kerucut, berbentuk baji, sendok, berbentuk sendok, berbentuk sendok atas kerucut, bentuk datar, bentuk baji kerucut, formasi litologi yang berbeda, mekanisme pemecahan batu dari bentuk gigi bit berbeda , berbeda.Jenis bor seringkali bukan gigi.
Bentuk gigi baja berbentuk baji, untuk memperkuat pengukur bor, deretan gigi luar sering dirancang menjadi "T", "L", "II";untuk mengatasi mata bor mudah aus pada strata yang rusak kekurangannya, perlu pengelasan material tahan aus pada bagian muka gigi dan bagian belakang kerucut.
Bentuk, ukuran, jumlah, panjang gigi tergantung pada kekerasan formasi, formasi lunak, besar, gigi tajam, kurang;sebaliknya, semakin keras pembentukan gigi, semakin kecil, semakin pendek, semakin banyak jumlahnya.
3- Sistem Kompensasi Tekanan Oli
Perangkat ini terdiri dari cincin bantalan, kantung oli, cangkir pelindung, kelenjar, steker, saat bagian-bagian cincin.Perannya adalah untuk perbedaan tekanan ruang bantalan antara di dalam dan di luar keseimbangan bit TCI Tricone, sehingga cincin penyegel bantalan dalam perbedaan tekanan kecil bekerja untuk waktu yang lama, mencegah cairan pengeboran ke dalam rongga bantalan dan menghindari kebocoran pelumas gemuk, dan simpan cukup gemuk ke rongga bantalan terus ditambahkan, bit dalam kondisi penyegelan yang baik dan kondisi pelumasan.
4- Bit Nozel
Untuk memecahkan masalah tepat waktu bergegas dari bagian bawah stek sumur, untuk menjaga bagian bawah bersih, bahkan dengan jet kecepatan tinggi untuk menghancurkan batu dan tujuan, orang merancang dan memasang nosel.
Nosel terbuat dari pemrosesan paduan keras, nosel yang umum digunakan memiliki tiga model utama, tipe standar, tipe penutup, dan nosel panjang mikro, yang lainnya adalah nosel berdenyut, nosel miring, nosel diperpanjang dll.
Penerapan bit tricone
Seri bit TCI:
1. Bit tricone TCI formasi lunak:
Bit tricone TCI formasi lunak digunakan untuk mengebor kuat tekan rendah, formasi yang sangat lunak.Bit ini dimaksimalkan untuk penggunaan insert tungsten carbide berbentuk kerucut dan pahat dengan diameter besar dan proyeksi tinggi.Desain struktur pemotongan ini, dikombinasikan dengan offset kerucut maksimum, menghasilkan tingkat penetrasi bit yang tinggi.Jalinan dalam baris pemotong mencegah sedikit bailing dalam formasi lengket.
2. Bit tricone TCI formasi sedang:
Bit tricone TCI formasi sedang menampilkan sisipan tungsten karbida pahat agresif pada baris tumit dan baris dalam.Desain ini memberikan kecepatan pengeboran yang cepat dan menambah ketahanan struktur pemotongan pada hard sedang hingga sedang untuk mation.O-ring karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
3. Bit tricone TCI formasi keras:
Bit tricone TCI formasi keras dapat digunakan untuk mengebor formasi keras dan abrasif.Sisipan tungsten carbide yang tahan aus digunakan di baris luar untuk mencegah hilangnya pengukur bit.Jumlah maksimum sisipan berbentuk hemisfer digunakan di semua baris untuk memberikan daya tahan pemotong dan masa pakai yang lama.
4. Bit tricone TCI formasi keras sedang:
TCI tricone bit formasi keras sedang menampilkan sisipan tungsten karbida pahat yang kokoh di baris tumit dan berbentuk kerucut di baris dalam.Desain ini memberikan tingkat pengeboran yang cepat dan menambah daya tahan struktur pemotongan dalam formasi keras sedang hingga sedang.O-ring karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
Seri bit gigi baja:
1.Bit gigi formasi lunak:
Bit gigi formasi lunak digunakan untuk mengebor kuat tekan rendah, formasi lunak.Panjang gigi proyeksi panjang digunakan pada kerucut offset tinggi untuk memberikan tingkat penetrasi sebesar mungkin.Ketahanan aus menghadapi keras digunakan untuk mengontrol keausan gigi.Pada jenis bit yang paling lembut, permukaan yang keras ini menutupi sepenuhnya gigi bit.
2.Bit gigi formasi keras sedang:
Bit gigi formasi keras sedang digunakan untuk mengebor kekuatan tekan tinggi, formasi keras sedang.Gigi proyeksi bidik dengan panjang puncak yang dikurangi digunakan dalam rangkaian desain mata bor ini.Permukaan keras yang tahan lama diterapkan untuk mengurangi keausan gigi.
Fitur utama
1. Struktur Pemotongan bit tci tricone jenis ini disegel dan tidak disegel :
Ketahanan aus pada gigi ditingkatkan dengan tungsten carbide premium yang menghadap ke depan pada
permukaan gigi untuk bit gigi baja.
2. Struktur Gauge jenis tci tricone rock bit ini:
Perlindungan pengukur ganda dengan pemangkas pengukur pada tumit dan sisipan pengukur pada pengukur
permukaan kerucut, sisipan tungsten karbida dan permukaan keras pada ekor kemeja meningkat
mengukur kemampuan memegang dan kehidupan bantalan.
3. Struktur Bantalan bit batuan jenis tci tricone ini :
Bantalan rol presisi tinggi dengan dua permukaan dorong.Bola mengunci kerucut.Dorong menghadapi wajah yang keras
dengan paduan tahan aus.Ketahanan abrasi dan ketahanan kejang bantalan ditingkatkan.
Spesifikasi
IADC | WOB | RPM | Formasi yang Berlaku |
(KN/mm) | (r/mnt) | ||
417/437 | 0,35~0,9 | 150~70 | Formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan bor yang tinggi, seperti lempung, batulumpur, kapur, gipsum, garam, batugamping lunak, dll. |
447/415/435 | |||
517/527/515 | 0.35~1.0 | 140~60 | Formasi lunak dengan kuat tekan rendah dan kemampuan bor tinggi, seperti batulumpur, gipsum, garam, batugamping lunak, dll. |
537/547/535 | 0,45~1,0 | 120~50 | Formasi lunak sampai sedang dengan kuat tekan rendah, seperti batugamping sedang, serpih lunak, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan interbed yang lebih keras dan abrasif, dll. |
617/615 | 0,45~1,1 | 90~50 | Formasi keras sedang dengan kuat tekan tinggi, seperti hard shale, batugamping, batupasir, dolomit.dll |
637/635 | 0,5 ~ 1,2 | 80~40 | Formasi keras dengan kuat tekan tinggi, seperti batupasir, batugamping, dolomit, gipsum keras, marmer, dll. |
Catatan: Batas atas WOB dan RPM pada tabel di atas tidak boleh digunakan secara bersamaan. |
