Detail produk:
|
| Nomor model: | JRC500 | Aplikasi: | Pengeboran Sirkulasi Terbalik RC |
|---|---|---|---|
| Kedalaman Pengeboran: | 500m | Diameter Pengeboran: | 105-350mm |
| batang bor: | 3000mm | Kekerasan Batu: | F=8-16 |
| Kecepatan rotasi: | 0-100rpm | Tekanan Pekerjaan: | 1.05-2.4Mpa |
| Konsumsi udara: | 11.3-21 M³/mnt | Langkah Pakan: | 3.66m |
| Torsi Putar: | 8500-10000N.m | Kolektor Debu: | Basah & Kering Opsional |
| Tarik kembali kapasitas: | 28Ton | nama: | 500m Hidrolik Dth Track Mounted Rig Pengeboran Sirkulasi Terbalik |
| Cahaya Tinggi: | rig pengeboran sirkulasi balik dth,rig pengeboran rc yang dipasang di trek,rig pengeboran sirkulasi balik 500m |
||

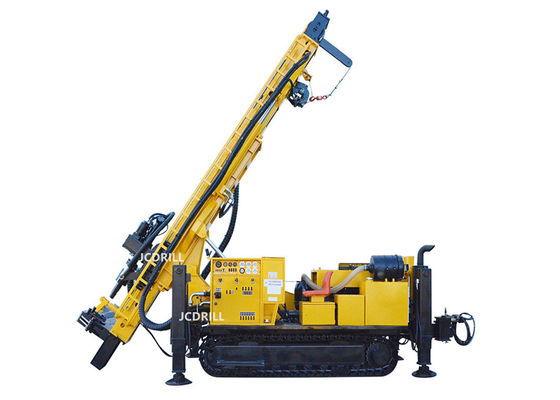

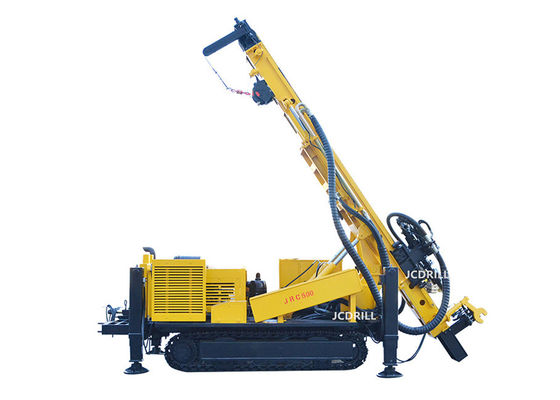

JRC500 Hidrolik DTH track mnounted rig pengeboran rc penambangan sirkulasi terbalik
Pengeboran rc adalah menggunakan palu pneumatik untuk menggerakkan mata bor baja tungsten untuk memecahkan formasi batuan.Piston bolak-balik pneumatik berulang kali disebut palu, yang pada gilirannya menggerakkan mata bor baja tungsten yang digunakan untuk memecahkan batu keras.Ketika udara terkompresi dihembuskan, penyimpangan tekanan akan menghasilkan sirkulasi terbalik, sehingga stek akan masuk ke ban dalam ke atas.Ketika stek mencapai tanah, mereka terhubung ke pemisah siklon melalui selang untuk pengurangan sampel, dan kemudian sampel jatuh ke dalam kantong sampel dari bukaan bawah.Kantong sampel ini ditandai dengan lokasi dan kedalaman sampel yang dikumpulkan dan dapat dibawa langsung ke laboratorium untuk dianalisis.
Aplikasi
Rig pengeboran sirkulasi balik JRC500 adalah rig multiguna, efisiensi tinggi, perlindungan lingkungan, tipe multi-track baru, yang menggunakan teknologi pengeboran sirkulasi balik lift gas asing terbaru, debu batu dapat dikumpulkan secara efektif melalui pengumpul debu untuk menghindari pencemaran lingkungan. Anda juga dapat mengumpulkan slagging cyclone separator yang dapat digunakan di departemen prospeksi geologi dari analisis pengambilan sampel. Ini adalah pengeboran eksplorasi geologi, sumur pengeboran, sumur pemantauan, AC pompa panas sumber tanah dan lubang dalam pilihan lainnya untuk peralatan.
Rig pengeboran dapat digunakan dalam berbagai udara terkompresi pada pengeboran sirkulasi balik lubang tanah.Sistem pengangkatan, kompensasi pemandu, pemuatan dan pembongkaran pipa bor, rotasi dan umpan, kaki, winch, berjalan dan sistem lainnya untuk mencapai semua sistem hidrolik untuk secara signifikan mengurangi intensitas tenaga kerja dan meningkatkan efisiensi dan kualitas konstruksi.
spesifikasi
| 1 | Pengeboran geologi | Semua jenis | |
| 2 | Jenis Pengeboran | DTH & RC | |
| 3 | Sistem dan operasi bor | Hidrolik | |
| 4 | Diameter lubang | mm | 90—Φ400 |
| 5 | Kedalaman lubang | M | 500 |
| 6 | Torsi Rotasi | KN | 85-100 |
| 7 | Kecepatan rotasi | rpm | 0-80 Gigi 1 |
| 0-160 Ger ke-2 | |||
| 8 | Diameter pipa bor | mm | 76/89/114 |
| 9 | Panjang pipa bor | mm | 4/4500 |
| 10 | Maks.Kecepatan Umpan | M/mnt | 18 |
| 11 | Maks.Mengangkat Kecepatan | M/mnt | 5-20 |
| 12 | Langkah Pakan | mm | 3400 |
| 13 | Maks.Kekuatan angkat | T | 28 |
| 14 | Kekuatan angkat winch Utama (Opsional) | T | 4 |
| 15 | Kekuatan angkat hoist | T | 1.5 |
| 16 | Mengangkat tinggi alat winch | M | 100 |
| 17 | Jenis Mesin Diesel | CUMMINS | |
| 18 | Kekuatan kuda yang dinilai | Kw | 180 |
| 19 | Sistem listrik | Volt | 24 |
| 20 | Jenis Kompresor | Sekrup Putar / Dapat Dipindahkan | |
| 21 | Diperlukan tekanan | Mpa | 1.05—4.5 |
| 22 | Konsumsi udara | m³/mnt | 16—60 |
| 23 | Berat bersih | T | 13 |
| 24 | Panjang pengiriman: | mm | 7550 |
| 25 | Lebar Pengiriman: | mm | 2260 |
| 26 | Pengiriman Tinggi | mm | 2700 |
| 27 | Ground Clearance | mm | 300 |
| 28 | Volume Aliran | mm | 20 |
Karakteristik
1: Sistem hidrolik yang dipasang di mesin diesel, semua sistem termasuk berjalan, rotasi, memberi makan, mengangkat, Kaki, mengangkat, sistem kompensasi, perubahan batang bersifat hidrolik.
2: Sistem sirkulasi terbalik bekerja sama dengan teknologi DTH, kompresor udara menekan udara untuk benturan dan pengumpulan debu.
3. Selama bekerja, gunakan palu sirkulasi terbalik, tabung ganda, udara tekan masuk di antara dua tabung dan debu keluar dari ban dalam.
4. Juga tersedia untuk sirkulasi positif menggunakan alat bor normal.
5. Sistem kerja terdiri dari sistem umpan, pemandu (tiang), kepala putar, sistem kompensasi, pemusat, sistem pertukaran batang, belitan dan sebagainya.
6. Tekanan sumbu, kecepatan umpan, kecepatan putar dapat disesuaikan.
7. Sistem berjalan adalah sistem berjalan sendiri, nyaman untuk bergerak, yang dapat memasang empat kaki hidrolik, saat memuat truk, tidak perlu mendaki, dapat memuat truk secara langsung.
8. Empat kaki hidrolik digunakan untuk menjaga keseimbangan pengeboran selama bekerja.
9. Sub berliku bisa mengangkat alat pengeboran Max.1ton, itu juga bisa membantu untuk mengubah batang.
10. Panduan (tiang) dapat bekerja di 45 ° -90 °, panduan memiliki sistem ekstensi, yang memastikan panduan dapat bergerak menuju permukaan pengeboran, untuk menjaga keseimbangan panduan.
11. Gradienter, label sudut dan pemusat untuk memastikan akurasi lubang yang presisi.
12. Sistem udara memiliki sistem pelumasan khusus untuk melumasi palu untuk memperpanjang masa pakai.
