Detail produk:
|
| Nomor model: | XY300 | Kedalaman Pengeboran: | 1100m (NQ) |
|---|---|---|---|
| diameter pengeboran: | BQ-HQ | PANJANG PIPA BOR: | 4.2m |
| Pemakaian: | Geologi Dan Eksplorasi Mineral | METODE PENGEBORAN: | Pengeboran Lumpur |
| Kecepatan Spindle Maks: | 30-1050r / mnt | Tenaga mesin: | 48kw @ 1500rpm |
| POMPA LUMPUR: | BW250 / BW160 | Sudut pengeboran: | 90-75 |
| Cahaya Tinggi: | peralatan pengeboran inti berlian,mesin bor inti hidrolik |
||

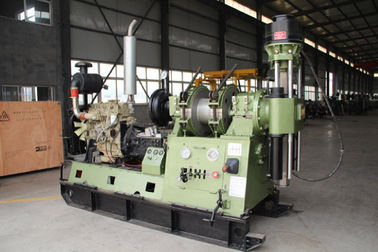

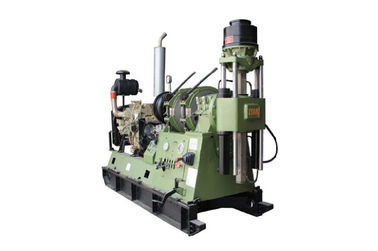

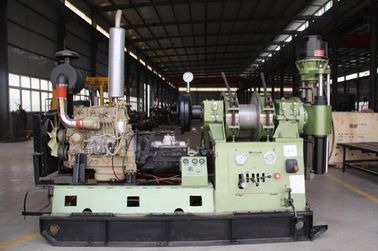

Rig Bor Inti Berlian Kinerja Tinggi Untuk Pengeboran Inti Geologi / Eksplorasi Mineral XY-44A
Aplikasi
Sebagai rig pengeboran tipe spindel, rig pengeboran inti XY-44A mengambil bit berlian atau bit berujung tungsten-karbida disejajarkan dengan rem air.Itu diumpankan dengan silinder ganda yang berjalan lebih lama.Oli disuplai ke dua arah berlawanan oleh piringan laba-laba hidrolik dengan kunci hidrolik.Ini banyak digunakan dalam eksplorasi geologi teknik, pengeboran sumur hidrologi dan teknik tiang pancang dasar (pengeboran inti, pengeboran sumur, pengeboran tiang).
Ada satu hal yang perlu diperhatikan.Rig pengeboran inti mengadopsi teknologi baru.Teknologi ini dapat digunakan dalam berbagai model, terutama pada pipa bor berdiameter besar.Teknologi ini cukup efektif untuk meningkatkan efisiensi pemboran.
Karakteristik
1. Ada lebih banyak kelas kecepatan (8 kelas), kisaran kecepatan yang wajar dan torsi tinggi sementara kecepatan rendah.Max.torsi hingga 3200 N • m (2358 lbf • ft).Rig bor inti XY-44A diadaptasi pada pengeboran inti dengan minyak berujung tungalloy-karbid dan berlian serta eksplorasi geologi teknik, pengeboran sumur hidrologi dan teknik tiang pancang dasar.
2. Dengan spindel ID 93mm besar (3,66 inci), bor diumpankan dengan silinder hidrolik ganda dengan langkah yang lebih panjang hingga 600mm (23,62 inci).Dengan kemampuan adaptasi teknologi yang kuat, rig dapat diadaptasi di banyak bidang, terutama pada pengeboran batang bor berdiameter besar, (bagian atas coring) mengekstraksi inti dengan jalur kawat.Dengan demikian, ini lebih efektif dalam meningkatkan efisiensi pengeboran dengan lebih sedikit kesalahan dalam lubang.
3. Dengan kapasitas pengeboran yang kuat untuk rig pengeboran inti, kedalaman pengeboran terukur mencapai, 000m (39,37 inci) dengan batang bor coring kabel 71mm (2,80 inci).
4. Ringan, dan dalam kemampuan turun yang bagus, rig dapat dibongkar menjadi sepuluh bagian dengan mudah;peralatan terbesar adalah 300 kg (661,5 lb).Seluruh bor berbobot 2150kg (4741 lb), dapat dengan mudah dipindahkan terutama di daerah pegunungan.
5. Dikunci dengan pegas Belleville dan dilonggarkan dengan silinder hidrolik, chuck hidrolik diadopsi dengan pemusatan otomatis tiga rahang.Itu dalam gaya penjepitan yang kuat dan mantap.
6. Rig bor inti ini dilengkapi dengan rem air untuk pengeboran lubang dalam yang stabil dan mulus.
7. Memasok oli dengan pompa roda gigi simpleks, mudah untuk pemasangan dan pengoperasian;lebih rendah dalam konsumsi energi dan suhu oli rendah dari sistem hidrolik;rig pengeboran inti pasti dalam pengeboran yang stabil.Pompa oli yang dioperasikan dengan tangan dapat digunakan untuk mengangkat alat pengeboran ke dalam lubang saat mesin listrik gagal beroperasi.
8. Dengan struktur kompak dan tata letak yang wajar, dengan semua komponen terbuka, dan dengan komponen yang tidak tumpang tindih, memudahkan pemeliharaan.
9. Dengan pusat gravitasi rendah dan jarak perjalanan jauh hingga 460mm (18,1 inci), rig dapat diandalkan dan stabil dalam pengeboran berkecepatan tinggi.
10. Mudah untuk mengetahui kondisi dalam lubang dengan meteran getaran semut.Kurang dalam menangani operasi, rig dapat dioperasikan secara kredibel dan fleksibel.
11. Rig pengeboran inti dapat bekerja dengan mantap dan aman dalam pengeboran lubang dalam
12. Dengan mengoperasikan dengan gigi tunggal atau ganda, konsumsi energi yang rendah dan suhu oli sistem hidraulik yang rendah.
13. Jika listrik mati, pompa minyak penggulung tangan dapat digunakan untuk mengangkat alat pengeboran.
14. Adapun strukturnya, rig pengeboran inti ini kompak dan masuk akal.
15. Mudah untuk menguasai kondisi lubang dengan instrumen anti getaran umur panjang
1. Kapasitas Bor
(1) Pengeboran Inti
| Varietas Batang Bor | Jenis Batang Bor | Kedalaman Bor | |
| Planer masuk dan keluar | Ф43 × 6mm (Ф1.69 × 0.24 inci) | 1400 m (4592 kaki) | |
| Batang Bor Buatan China | Ф54 × 6 mm (Ф2,13 × 0,24 inci) | 1000 m (3280 kaki) | |
| Ф67 × 6 mm (Ф2,64 × 0,24 inci) | 830 m (2722 kaki) | ||
| Batin Menebal | Ф50 × 5,5 mm (Ф1,97 × 0,22 inci) | 1300 m (4264 kaki) | |
| Ф60 × 6 mm (Ф2,36 × 0,24 inci) | 950 m (3116 kaki) | ||
| Mengekstrak Inti dengan Wire Line | Ф55,5 × 4,73mm (Ф2,19 × 0,19 inci) | 1400 m (4592 kaki) | |
| Ф71 × 5 mm (Ф2,80 × 0,20 inci) | 1000 m (3280 kaki) | ||
| Ф89 × 5 mm (Ф3,50 × 0,20 inci) | 800 m (2624 kaki) | ||
| DCDMA (Bor Inti Berlian Manufacturer Association) membuat Drill Rod |
Batin Menebal | BW | 1250 m (4100 kaki) |
| NW | 1000 m (3280 kaki) | ||
| HW | 660 m (2165 kaki) | ||
| Mengekstrak Inti dengan Wire Line | BQ | 1400 m (4592 kaki) | |
| NQ | 1100 m (3608 kaki) | ||
| HQ | 750 m (2460 kaki) | ||
(2) Pengeboran Sumur Hidrogeologi
| Jenis Batang Bor | Dia Lubang Pengeboran. | Kedalaman Pengeboran |
| 60mm (2,36 inci) (Luar menebal) | 200 mm (7,87 inci) | 800 m (2624 kaki) |
| 73mm (2.87 inci) (Luar menebal) | 350 mm (13,78 inci) | 500 m (1640 kaki) |
| 89mm (3,5 inci) (Luar menebal) | 500 mm (19,69 inci) | 300 m (984 kaki) |
(3) Pengeboran Pondasi Pile
Dia lubang pengeboran.dengan batang bor tebal luar 89 mm (3,50 inci).
Formasi longgar: 1000 mm (39,37 inci)
Formasi keras: 600 mm (23,62 inci)
Kedalaman Pengeboran: 100 m (328 kaki)
2. Malaikat Pengeboran: 0 ° ﹣360 °
3. Mesin Tenaga
Motor listrik Y225S-4 37KW (49.62HP) 1480 putaran / menit
Mesin diesel Deutz F6L 912 82KW (110HP) 1500 r / mnt
4. Rotator
Jenis: Memberi makan dengan tekanan hidrolik silinder oli ganda, berputar secara mekanis.
ID Spindel: 93 mm (3,66 inci)
Kecepatan spindle:
| Speed of Power eng.(r / mnt) | 1480 (untuk pengeboran inti) |
| Kecepatan Rendah Positif (r / mnt) | 83, 152, 217, 316 |
| Kecepatan Tinggi Positif (r / mnt) | 254, 468, 667, 970 |
| Kecepatan Negatif (r / mnt) | 67, 206 |
Max.Torsi spindel: 3,2 KN · m (2358 lbf · ft)
Stroke spindel: 600 mm (23,62 inci)
Max.Gaya angkat spindel: 120 KN (26976 lbf)
Max.Dorongan spindel: 90 KN (20232 lbf)
5. Hoist rig pengeboran inti
Bentuk roda gigi planet
Diameter tali kawat: 17,5 mm (0,69 inci) atau 18,5 mm (0,73 inci)
Kapasitas drum untuk tali (170 kg / mm2 setara dengan 241839 lb / inci2):
(Tali kawat baja 17,5 mm) 110m (360,8 kaki)
(Tali kawat baja 18,5 mm) 90m (295,2 kaki)
Kekuatan angkat maks (tali tunggal): 45 KN (10116 lbf)
Kecepatan angkat tali kawat
Daya eng kecepatan 1000r / mnt 0,47, 0,86, 1,22, 1,78 m / s (1,54, 2,82, 4,00, 5,84 kaki / s)
Daya eng kecepatan 1500r / min 0,70;1,29;1,84;2,68 m / dtk (2,30, 4,23, 5,90, 8,79 kaki / dtk)
Kecepatan tenaga listrik 1700r / mnt 0,805, 1,485, 2,12, 3,08 m / s (2,64, 4,87, 6,95, 10,10 kaki / dtk)
6. Kopling
Bentuk: Kopling gesekan chip kering tunggal
7. Gearbox
Bentuk: sliding gearbox (4 kecepatan positif dan 1 negatif).
8. Pompa Minyak
Formulir: Pompa Roda Gigi Tunggal
Perpindahan: 32 + 12 L / mnt (8,5 + 3,2 Galon AS / mnt)
Tekanan kerja: 0—8 MPa (0-1160 psi)
Max.Tekanan: 12 MPa (1740 psi)
9. Water Brake dari rig pengeboran inti
Kecepatan kerja (r / menit): 700—800
Kecepatan kompensasi tali tunggal: 3—8 m / s (9,84-26,2 kaki / s)
Beban kompensasi tali tunggal: 45 KN (10116 lbf)
10. Bingkai Bor
Bentuk tipe skid geser (dengan alas geser)
Bor langkah mundur: 460 mm (18,11 inci)
11. Dimensi (L × W × H): 3030 × 1100 × 1890 mm (119,3 × 43,3 × 74,4 inci)
12. Berat bor (tanpa unit daya): sekitar 2150 kg (4741 lb)
13. Max.Berat peralatan yang dapat dibuang: 300 kg (662 lb)
Layanan
Dalam sistem layanan purna jual kami, Kami membangun sistem kontrol yang sempurna secara ketat sesuai dengan seri ISO-9000, dalam sistem ini, tanggal teknologi dan solusi penyelesaian masalah dan tindakan pencegahan akan disediakan dalam setiap proyek perawatan, semua suku cadang akan digunakan dalam kondisi baru. Produk OEM dengan petunjuk pemasangan, daftar pengepakan, instruksi pabrik, kualifikasi dan sertifikat Garansi.
Kami menyediakan "satu peralatan & satu kasus, layanan tanpa akhir, yaitu layanan purna jual mulai dari konfirmasi pesanan, terakhir untuk masa pakai peralatan.
