Detail produk:
|
| Model: | YGL-100Q | Kekerasan batu: | F = 6-20 |
|---|---|---|---|
| Tipe: | Rotary Drilling Rig | Pemakaian: | Pengeboran Jangkar, konstruksi |
| Kedalaman Pengeboran: | 40-150m | diameter pengeboran: | 130-250mm |
| Konsumsi udara: | 11,3-25m3 / menit | PANJANG PIPA BOR: | 3000mm |
| Rentang Sudut Lubang: | 0-90 ° | Kecepatan putar: | 30-80 R / menit |
| Torsi putar: | 6000N.m | kekuasaan: | 57kw |
| Bobot: | 6100kgs | Bor batang dia.: | 76mm, 89mm, 102mm |
| Kemampuan menanjak: | 24 ° | Pakan Stroke: | 3,66 m |
| Ukuran: | 6900 × 2200 × 2200mm | Palu DTH: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Cahaya Tinggi: | rig bor Mount perayap,Konstruksi Peralatan Pengeboran |
||

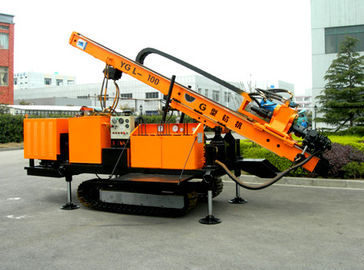

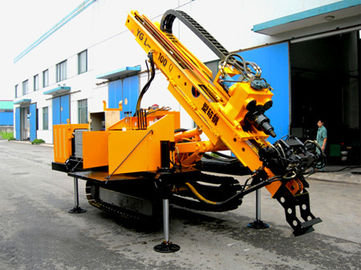

Rig Pengeboran Crawler Stroke Panjang, Peralatan Pengeboran Konstruksi Hidraulik Penuh YGL-100Q
Mesin diesel & penggerak motor listrik tersedia
Aplikasi
YGL-100Q Crawler Anchor Drilling rig adalah sejenis rig pengeboran crawler multifungsi kepala tenaga hidrolik penuh (penggerak atas).Rig Pengeboran jangkar ini dapat diterapkan pada konstruksi lubang penahan tegangan tonase besar untuk pembangkit listrik tenaga air, kereta api, jalan raya, lubang drainase dan bencana geologi yang menjadi induk untuk pencegahan longsor dan keruntuhan batuan.
Karakteristik
1. Torsi putar yang besar dan jarak langkah pengumpanan yang panjang dari rig pengeboran teknik membuat kecepatan lubang bor lebih cepat, kemampuan pembuangan kecelakaan lebih baik dan efisiensi pekerjaan pengeboran lebih tinggi.
2. Mekanisme ekstensi dalam spindel keluaran dari kepala daya penggerak atas melindungi alat pengeboran secara efektif.
3. Mekanisme perpindahan gigi dari power head penggerak atas mengadopsi metode perpindahan hidrolik yang memiliki keunggulan kecepatan, kenyamanan, keandalan, dll. Dari perpindahan gigi.
4. Perangkat penjepit & kunci pas hidrolik sangat mengurangi waktu asisten dan juga mengurangi intensitas pekerjaan pengoperasian.
5. Sasis dari track baja dengan rotator, yang membuat mesin dapat digunakan dengan mudah.
6. Semua elemen hidrolik dipilih dari produk merek terkenal dunia untuk mencapai keandalan dan stabilitas kinerja yang tinggi.
7. Dapat digunakan dengan berbagai metode pengeboran:
Bor auger kering cair non-siklus
Bor palu DTH di lapisan batuan melalui udara
Bor sirkulasi lumpur di lapisan tanah pasir
Palu DTH dengan bor tabung di area batuan pecah melalui udara
Spesifikasi
| 1 | Kedalaman pengeboran (m) | 150 ~ 60 |
| 2 | Diameter pengeboran (mm) | Ф130 ~ 250 |
| 3 | Ukuran bor (mm) | Ф89 × 2000, Ф127 × 2000 |
| 4 | Kecepatan output power head (positif & negatif) (rpm) | 37/74;84/168 |
| 5 | Torsi keluaran maksimum kepala daya (Nm) | 6000 |
| 6 | Stroke kepala daya (mm) | 2800 |
| 7 | Gaya tarik maksimum kepala daya (kN) | 55 |
| 8 | Kekuatan makan terbesar Power Head (kN) | 40 |
| 9 | Stroke selip tiang (mm) | 500 |
| 10 | Kemampuan menanjak (°) | 20 ° |
| 11 | Sudut slewing (°) | 360 ° |
| 12 | Tenaga Diesel (kW) | 75 |
| 13 | Daya Motor (kW) | 37 |
| 14 | Dimensi luar rig (status transportasi) (mm) | sekitar 5000 × 2000 × 2300 |
| 15 | Massa rig (kg) | sekitar 4000 |
| 16 | Pilihan | 1. kepala tenaga gigi keempat berkecepatan tinggi: 180rph |
Pengepakan & Pengiriman
Layanan
Dalam sistem layanan purna jual kami, Kami membangun sistem kontrol yang sempurna secara ketat sesuai dengan seri ISO-9000, dalam sistem ini, tanggal teknologi dan solusi penyelesaian masalah dan tindakan pencegahan akan disediakan dalam setiap proyek perawatan, semua suku cadang akan digunakan dalam kondisi baru Produk OEM dengan petunjuk instalasi, daftar pengepakan, instruksi pabrik, kualifikasi dan sertifikat Garansi
