Detail produk:
|
| Nomor model: | AK120 | Kekerasan Batuan Bor: | F = 6-20 |
|---|---|---|---|
| Tipe: | Rotary Drilling Rig | Pemakaian: | Pengeboran Jangkar, konstruksi |
| Kedalaman Pengeboran: | 120 m | diameter pengeboran: | 90-250mm |
| Konsumsi udara: | 16-40m3 / menit | Panjang Pipa Pengeboran: | 1500mm |
| Rentang Sudut Lubang: | 0-360 ° | Kecepatan putar: | 30-80 R / menit |
| Torsi putar: | 3500-10000N.m | Tegangan: | 12V |
| kekuasaan: | 37kw | Bobot: | 300kgs |
| Cahaya Tinggi: | rig bor Mount perayap,Jangkar Drilling Rig |
||
80 - 120 m Kedalaman Pengeboran Peralatan Pengeboran Drive Atas Ganda untuk Lubang Tiang Jangkar Diameter Besar AK120
Mesin diesel & penggerak motor listrik tersedia
Aplikasi

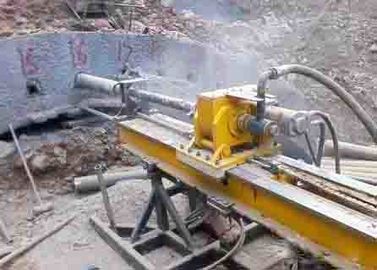

Rig pengeboran teknik jangkar AK120 adalah mesin bor kepala daya penggerak ganda yang dioperasikan dengan hidrolik penuh.Ini banyak digunakan untuk mengebor lubang kawat jangkar pretensi besar, lubang tiang jangkar berdiameter besar dan lubang grouting di lereng samping pembangkit listrik tenaga air, proyek jalan tol atau kereta api, serta lubang tiang pondasi ukuran kecil dll.
Karakteristik
1. Kepala daya penggerak dua atas menyadari berbagai metode pengeboran, seperti:
2. Saat mengebor lubang di zona retak atau congeries yang lebih tebal (30 ～ 50 m), power head belakang dihubungkan dengan alat bor bagian dalam dan palu DTH, untuk mewujudkan pengeboran putar perkusi, sementara itu, power head depan memutar mengikuti- up casing untuk melindungi dinding lubang.
3. Saat mengebor lubang pada formasi di atasnya yang tidak koheren, lapisan pasir apung atau lapisan lumpur, alat pengeboran bagian dalam menggunakan alat putar konvensional atau alat bor auger panjang, sementara itu, power head depan memutar casing tindak lanjut untuk melindungi dinding lubang.
4. Saat mengebor lubang dalam formasi utuh, hanya satu power head yang digunakan untuk pengeboran putar biasa atau pengeboran putar perkusi.
5. Ini fitur kapasitas angkat tinggi dan torsi keluaran, kemampuan pemecahan kecelakaan yang kuat dan efisiensi pengeboran yang tinggi.
6. Melakukan mekanisasi penguraian rod dan casing, karena dilengkapi dengan mesin penjepit dan breakout, sehingga secara signifikan dapat mengurangi tenaga kerja dan meningkatkan efisiensi kerja.
7. Blok bangunan dan desain struktur gabungan serta sistem pompa hidraulik kembar diadopsi di mesin, sehingga memiliki fitur disassembility yang baik, pemasangan dan pelepasan yang nyaman, dan terutama cocok untuk bekerja di daerah pegunungan lalu lintas yang tidak nyaman.
Spesifikasi
| Kedalaman pengeboran | 120 ~ 80m |
| Diameter pengeboran | ¢ 110 ~ ¢ 250mm |
| Kompensasi kepala tenaga sebelum perjalanan | 400 mm |
| Pengeboran celup | -10 ~ 90 ° |
| Kecepatan kepala daya | setelah kepala daya 3 ~ 130r / mnt sebelum kepala daya 3 ~ 22r / mnt |
| Torsi Maksimum Kepala Tenaga | daya setelah kepala daya 3500Nm mantan kepala 10000Nm |
| Kekuatan kepala stroke | 1500mm |
| stroke slip tiang | 600 mm |
| Spesifikasi bor yang direkomendasikan | ¢ 89 × 1000;¢ 114 × 1000 |
| Spesifikasi casing yang direkomendasikan | ¢ 168 × 1000;¢ 178 × 1000;¢ 194 × 1000 |
| kapasitas umpan kepala daya | kekuatan angkat 100KN;meningkatkan tekanan 52KN |
| casing saat belenggu | 15KNm |
| Jenis Motor | Y180L-4 × 2 |
| Tenaga total | 44KW |
| tekanan pengenal sistem hidrolik | 18Mpa |
| Massa total rig | 2500Kg |
| Kualitas disintegrasi maksimum | 400Kg |
| Dimensi Host | L × W × T 3500 × 1200 × 1600mm |
Pengepakan & Pengiriman
Layanan
Dalam sistem layanan purna jual kami, Kami membangun sistem kontrol yang sempurna secara ketat sesuai dengan seri ISO-9000, dalam sistem ini, tanggal teknologi dan solusi penyelesaian masalah dan tindakan pencegahan akan disediakan dalam setiap proyek perawatan, semua suku cadang akan digunakan dalam kondisi baru Produk OEM dengan petunjuk instalasi, daftar pengepakan, instruksi pabrik, kualifikasi dan sertifikat Garansi
