Detail produk:
|
| Nomor model: | AK30 | Kekerasan Batuan Bor: | F = 6-20 |
|---|---|---|---|
| Tipe: | Rotary Drilling Rig | Pemakaian: | Pengeboran Jangkar, konstruksi |
| Kedalaman Pengeboran: | 30 m | diameter pengeboran: | 90-150mm |
| Konsumsi udara: | 16-40m3 / menit | Panjang Pipa Pengeboran: | 1500mm |
| Rentang Sudut Lubang: | 0-360 ° | Kecepatan putar: | 30-60 R / menit |
| Torsi putar: | 1500N.M | Tegangan: | 12V |
| kekuasaan: | 12kw | Bobot: | 85kgs |
| Cahaya Tinggi: | rig bor Mount perayap,Jangkar Drilling Rig |
||

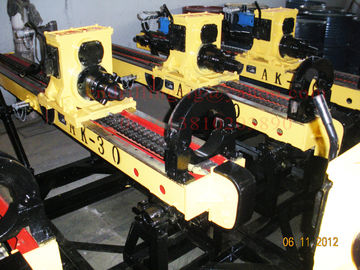

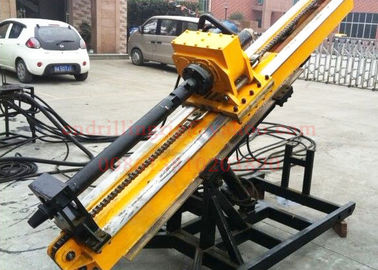

Mesin Diesel / Mesin Bor Jangkar Bertenaga Motor Listrik untuk Kedalaman Pengeboran Teknik 30m
Mesin diesel & penggerak motor listrik tersedia
Aplikasi
Konstruksi AK30 Anchor Drilling rig adalah bor kepala tenaga penggerak atas yang dioperasikan dengan hidrolik penuh.Rig pengeboran teknik ini digunakan untuk mengebor lubang jangkar pretensi tugas berat di lereng samping pembangkit listrik tenaga air, proyek kereta api atau jalan raya, serta lubang drainase.Juga digunakan untuk mencegah atau mengatasi bencana geologi, seperti longsor dan longsor batu dll. Selain itu, juga digunakan untuk mengebor sumur air ukuran kecil dan lubang grouting jet bertekanan tinggi.Rig sudah banyak digunakan di berbagai proyek seperti pembangkit listrik tenaga air yang terletak di provinsi Yunnan, Guangxi, Sichuan, Guizhou dan Hubei, dan juga jalan tol seperti Ninbo-Taizhou-Wenzhou (di Zhejiang), Huangshan-Hangzhou (di Zhejiang), Dali-Baoshan (di Yunnan). Ini telah menjadi prioritas pertama untuk proyek penguatan penahan tugas menengah di Tiongkok.
Konstruksi AK30 Rig Pengeboran Jangkar digunakan untuk mengebor lubang jangkar di lubang dasar yang dalam dari gedung tinggi, jangkar dan perkuat lereng samping untuk proyek konservatori air, proyek pembangkit listrik tenaga air, kereta api dan jalan raya.Terutama digunakan untuk mengebor lubang jangkar di perlindungan lereng sisi posisi tinggi dan lubang drainase.
Karakteristik
1. Rig pengeboran teknik AK30 adalah bor kepala daya penggerak atas yang dioperasikan dengan hidraulik penuh dengan kemampuan pengeboran yang kuat dan konsumsi energi yang rendah.
2. Terdiri dari set utama, panel kontrol dan pompa yang dihubungkan bersama dengan sambungan fleksibel.Jadi ini fitur sederhana dalam struktur, disassembility yang baik dan nyaman untuk dipasang dan diangkut.

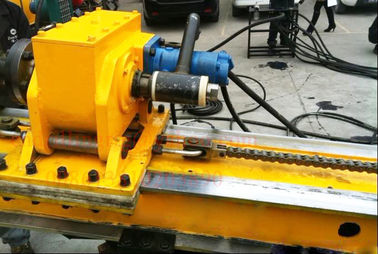

3. Transmisi, dibangun di atas power head penggerak atas, memiliki dua kisaran kecepatan - tinggi dan rendah.Ini dapat memenuhi persyaratan pengeboran palu DTH dan pengeboran bit karbida.
4. Bagian hidrolik adalah produk merek terkenal internasional yang memastikan keandalan dan stabilitas permanen rig pengeboran yang tinggi.
Spesifikasi
| Kapasitas Pengeboran | AK30 (Tenaga Mesin) | AK30E (Tenaga Listrik) |
| Tipe | Hidrolik (4 bagian) | Hidrolik (4 bagian) |
| Kedalaman lubang | 30-40 m | 30-40 m |
| Diameter lubang | 80-130 mm | 80-130 mm |
| Batang pengeboran (Diameter × Panjang) | 76mm * 1500m / 89 × 1500 mm | 76mm * 1500m / 89 × 1500 mm |
| Kisaran sudut lubang | 0-360 ° | 0-360 ° |
| Kecepatan output dari power head penggerak atas (maju dan mundur) | 24 -114 putaran / menit | 24 -114 putaran / menit |
| Torsi keluaran dari kepala tenaga penggerak atas | 1500 Nm | 1500 Nm |
| Stroke pengumpanan kepala daya penggerak atas | 1800 mm | 1800 mm |
| Stroke geser tiang | 500 mm | 500 mm |
| Kapasitas angkat maksimum dari power head penggerak atas | 30 kN | 30 kN |
| Gaya dorong maksimum dari power head penggerak atas | 15 kN | 15 kN |
| Tekanan terukur dari sistem hidrolik | 18 Mpa | 18 Mpa |
| Jenis panduan pengeboran | Umpan roda rantai | Umpan roda rantai |
| Penjepit Hidrolik | Tersedia | Tersedia |

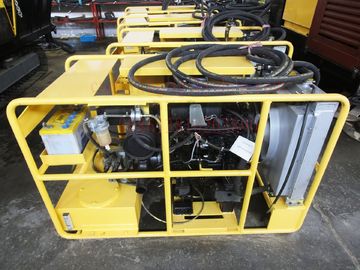

| Mesin / Motor |
Yanmar atau Changchai |
|
| Tipe | Empat langkah / berpendingin air | Motor listrik |
| Model | 4TNV88-SYY | |
| Kekuasaan | 23 kW | 15 kW |
| Kecepatan Kerja | 2200rpm | |
| Bobot | 170kgs | |
| Sistem hidrolik | Teknologi Rexroth Jerman | |
| Tipe | Pompa roda gigi (3 pompa serikat) | |
| Laju aliran | 16/12 / 5L / menit | |
| Tekanan | 18MPa |
Pengepakan & Pengiriman
Layanan
Dalam sistem layanan purna jual kami, Kami membangun sistem kontrol yang sempurna secara ketat sesuai dengan seri ISO-9000, dalam sistem ini, tanggal teknologi dan solusi penyelesaian masalah dan tindakan pencegahan akan disediakan dalam setiap proyek perawatan, semua suku cadang akan digunakan dalam kondisi baru Produk OEM dengan petunjuk instalasi, daftar pengepakan, instruksi pabrik, kualifikasi dan sertifikat Garansi
