Detail produk:
|
| Nomor model: | TWD200 | Kedalaman pengeboran: | 0-200m |
|---|---|---|---|
| Diameter pengeboran: | 254mm | Panjang Pipa Bor: | 2/3m |
| Penggunaan: | pengeboran sumur air | Metode Pengeboran: | Pengeboran DTH & Pengeboran Lumpur |
| Kecepatan rotasi: | 0-80rpm | Tenaga mesin: | 22HP |
| Pipa bor: | 76/89mm | Pompa lumpur: | BW250 |
| Jaminan: | 1 tahun | Tarik kembali kapasitas: | 8.5ton |
| Torsi Putar: | 2600NM | ||
| Cahaya Tinggi: | air sumur pengeboran peralatan,water borehole drilling equipment |
||

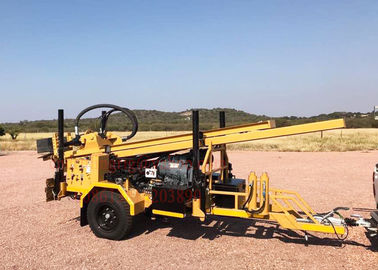

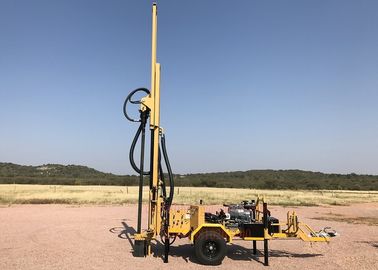

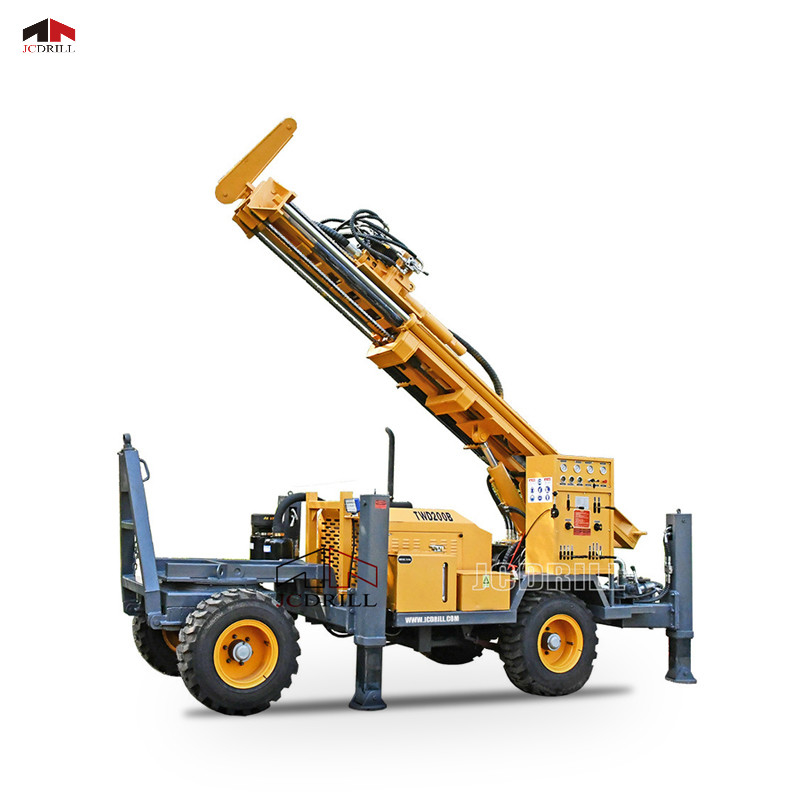

TWD200 trailer dipasang rig pengeboran sumur air, pengeboran dengan kompresor udara dan pompa lumpur max.200m, 254mm
Aplikasi
Meja untuk menangani pengeboran sumur air untuk pelanggan LSM dan swasta.Dalam kebanyakan kasus di mana lubang bor dibor di afrika adalah memasang pompa tangan atau pompa surya dengan ukuran lebih kecil dari 6". Oleh karena itu pada lubang putar lumpur kami membutuhkan kapasitas 8" dan pada DTH kapasitas 6". Ini cukup besar untuk memasang sebagian besar pompa air. Rig harus mampu menangani pemasangan casing PVC 6".
Karakteristik
Menggunakan teknologi yang telah terbukti seperti mesin deutz F3L912 dan bahkan setelah lama mengebor, Anda masih dapat memegang tangki hidrolik. Kami telah memutuskan untuk menggunakan katup roquete, bagian utamanya menggunakan merek terkenal di dunia seperti motor Eaton torsi tinggi yang diimpor dari AS, Italia mengimpor katup hidrolik Hydro-control, Jerman mengimpor kopling KTR dan pompa hidrolik USA Vickers.
Rig ini menggunakan pipa bor 89mm dengan 2 dan 3/8 API Internal Flush threading.Itu mengurangi gesekan dalam kasus pengeboran putar lumpur karena diameter sambungan internal 44mm.Menara bor teleskopik dan menggunakan blok earthalite untuk mengurangi gesekan dan terhubung langsung pada silinder umpan.Kepala bor ditenagai oleh penggerak motor Eaton dengan gear box menghasilkan torsi 2600 Nm. Jadi jika anda menginginkan produk berkualitas yang dapat mengebor lubang hingga 200mm.
Pengeboran TWD200 untuk air tanah dapat menggunakan putaran udara, busa atau lumpur untuk pengeboran perkusi sesuai dengan tekstur yang berbeda.
Ini banyak digunakan dalam proyek pemeliharaan air industri dan pertanian, seperti sumur pengeboran, sumur pengujian atau lubang bor eksplorasi lainnya.
Secara khusus, dalam lubang pengeboran untuk pemanasan panas bumi juga dapat memenuhi dasar teknik untuk penguatan, formasi batuan pengeboran kerikil lepas yang terhubung dengan berbagai teknik.
Spesifikasi
| Pengeboran geologi | Semua jenis |
| Kedalaman bor | 0-200 m |
| Diameter Pengeboran | 90 - 200mm (DTH.max.6''hammer) |
| Diameter Pengeboran | 90 - 250mm (Pengeboran Lumpur) |
| Perakitan rig | 1 unit lengkap, digerakkan oleh mesin utama |
| Mobilitas | Trailer jalan tandem 2 roda |
| Angkutan | Diderek dengan pickup atau truk ringan |
| Pipa bor (diameter x panjang) | 76/89 mm x 2 m |
| pompa busa | Berpenggerak hidraulik (Opsional) |
| Bobot | 2700 kg |
| Rotasi & Sistem Umpan | |
| Penggerak kepala atas oleh silinder hidrolik | |
| Torsi rotasi | 2600 Nm |
| Kecepatan | 0 - 80rpm. |
| Perjalanan kepala | 2,25 meter |
| Kapasitas tarik | 8.5 Ton |
| Pull-up speed-slow feed | 1,22 meter/menit |
| Umpan cepat-cepat tarik | 12,26 meter/menit |
| Pull-down speed-slow feed | 0-1,88 meter/menit |
| Umpan cepat-cepat tarik-turun | 0- 16,90 meter/menit |
| Langkah Pakan | 2350mm |
| Mesin diesel | |
| brnd | Deutz |
| Kekuatan | 33KW |
| Model | F3-912 |
| Kecepatan | 2300r/mnt |
| Jenis pendingin | udara |
| Pipa bor | |
| Panjang pipa bor | 2,00 meter |
| Diameter pipa bor | 76/89 mm |
| Benang | 2 3/8 REG API Mod |
| Kecepatan paket daya | 3000rpm. |
| Memuat paket daya | maks.47 hp. |
| Pompa Busa (Opsional) | |
| Kapasitas aliran | 400 liter/menit |
| tangki busa | 50 liter |
| Maks.Tekanan Pekerjaan | 40 bar |
| Sistem Hidrolik | |
| Kapasitas tangki hidrolik | 180 liter |
| Menstabilkan Jack | |
| 2 dongkrak hidrolik & 1 dongkrak mekanis (2 dongkrak hidrolik depan opsional). | |
| Membosankan | 150mm. |
| Pukulan | 520 mm |
| Sistem Udara | |
| Pelumas tipe venturi untuk bor bawah tanah. | |
| Maks.tekanan | 40 bar |
| Kapasitas tangki minyak | 8 liter |
| Dimensi | |
| Panjang keseluruhan | 4100mm |
| Lebar keseluruhan | 1890mm |
| Tinggi keseluruhan | 2100 mm |
Melayani
Dalam sistem layanan purna jual kami, Kami membangun sistem kontrol yang sempurna secara ketat sesuai dengan seri ISO-9000, dalam sistem ini, tanggal teknologi dan solusi pemecahan masalah dan tindakan pencegahan akan diberikan dalam setiap proyek pemeliharaan, semua suku cadang akan digunakan dalam yang baru Produk OEM dengan instruksi pemasangan, daftar kemasan, instruksi pabrik, kualifikasi dan sertifikat Garansi.
Kami menyediakan "satu peralatan & satu kasus, layanan tanpa akhir, yaitu layanan purna jual mulai dari konfirmasi pesanan, terakhir untuk masa pakai peralatan.
