Tenaga Listrik Hidrolik Underground Core Drill Rig dengan Kecepatan Penetrasi Tinggi JKD252

Rig Pengeboran Inti Bawah Tanah Hidraulik Tenaga Listrik dengan Kecepatan Penetrasi Tinggi JKD252

Aplikasi

Desain kecil dan kompak dari rig pengeboran inti bawah tanah seri KD untuk ruang sempit membuatnya ideal untuk digunakan di terowongan sempit atau di galeri.Cepat dan mudah diatur, penanganan batang mekanis rig pengeboran inti seri KD, dudukan batang yang dipasang di engsel, dan unit rotasi berarti pengeboran yang fleksibel dan efisien.

Karakteristik

1. Itu terpisah dalam struktur, dalam ukuran kecil, ringan, fleksibel dalam gerakan dan nyaman dalam pengoperasian.
2. Pompa hidrolik digerakkan oleh motor listrik tahan ledakan melalui sistem operasi, kemudian pompa hidrolik memaksa motor hidrolik untuk membuat kepala bor berputar, dan pada saat yang sama, pergerakan kepala bor diwujudkan dengan silinder oli & rantai kecepatan ganda mekanisme.
3. Chuck hidrolik dapat memenuhi fungsi belenggu dan perlindungan power-off.
4. Fungsi tiang yang menggeser dan memanjang & memendek memudahkan bagian bawah tiang untuk menyentuh tanah atau platform, sehingga rig pengeboran akan lebih stabil.
5. Lengan ayun dan tiang dapat melakukan gerakan luffing, yang memenuhi permintaan pengeboran multi-sudut.
6. Kisaran kecepatan putar spindel lebar dan torsi besar.

Semua rig pengeboran inti bawah tanah hidrolik terdiri dari unit daya, bodi mesin, panel kontrol, unit rotasi, pemegang batang dan pompa lumpur.

Spesifikasi

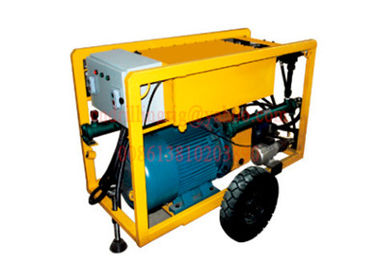

Unit Daya

Unit daya dipasang pada rangka beroda, mudah dipindahkan, dan dapat meninggalkan jarak dengan bodi utama saat bekerja.Unit daya memiliki motor listrik berdaya tinggi, kotak roda gigi, pompa hidrolik ganda (pompa hidrolik utama menyelam kepala putar, dan pompa sub hidrolik menggerakkan silinder umpan), tangki oli hidrolik, filter, pompa pegangan, kotak kontrol listrik dan sebagainya.

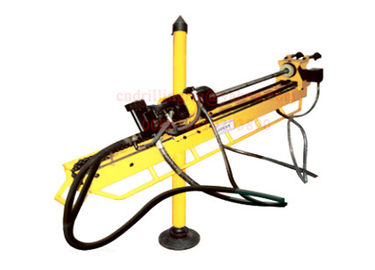

Tubuh utama

Tubuh utama terdiri dari kerangka pakan, kepala rotasi, pemegang batang, kolom, silinder. Memfasilitasi untuk saaembly dan disassemble. Dapat mengebor lubang 0-360 derajat di terowongan demi kolom.

Panel kendali

Panel kontrol sederhana tetapi fasilitas. Operator hanya mendorong atau menarik batang kontrol semua pekerjaan dapat dilakukan, dapat secara otomatis memberi makan, kekuatan umpan dan kecepatan mudah dikendalikan. Pemegang chuck dan batang dan bertindak pada waktu yang sama yang membuat pengeboran rig dapat memuat dan membongkar batang bor pada saat yang sama, panel instrumen menunjukkan tekanan sistem, kekuatan umpan dan tekanan air pembilasan, sangat meningkatkan efisiensi kerja.

Kepala Putar

Diameter dalam poros kepala putar adalah 58mm, mengubah rahang chuck hidrolik memungkinkan adaptasi cepat ke batang ukuran yang berbeda.Kecepatan spindel secara otomatis diadaptasi oleh motor hidrolik.Dapat mencapai kecepatan rotasi rendah dan torsi tinggi saat menggunakan rasio transmisi 1: 2.5.

Pemegang Batang

Tindakan memanggang pemegang batang disinkronkan dengan chuck hidrolik. Genggamannya secara mekanis tetapi terbuka secara hidraulik. Keuntungan utama dengan desain ini adalah bahwa pemegang batang tidak akan pernah melepaskan cengkeramannya pada tali pengeboran - bahkan jika tekanan oli harus turun secara tidak wajar; dan menjamin keamanan pengeboran.

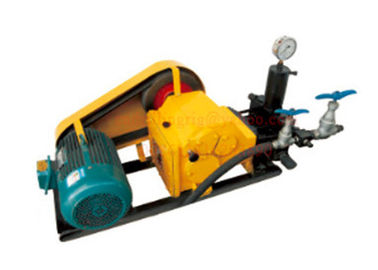

Pompa lumpur

Pompa Lumpur, peralatan tambahan untuk rig pengeboran KD251 dan KD252, digunakan untuk mengalirkan cairan pembilas saat mengebor lubang dangkal dengan menggunakan bit pengeboran berlian, baja atau karbida. Cairan yang dapat dibawa termasuk air bersih, emulsi dan air bubur dll. BWJ- Pompa lumpur 80A yang digunakan pada KD251, KD252 adalah pompa pistion reciprocating tiga silinder horizontal, fungsi tunggal, bisa mendapatkan tiga tingkat aliran yang berbeda dengan perangkat speedchnage. Fitur pompa lumpur jenis ini dalam struktur sederhana, ringan, ukurannya kecil, perawatan mudah dan operasi.
