Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline

Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline
Bq Diamond Core Drilling Tools Barrel Assembly Inner Outer Tube Overshoot In Wireline System
Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline

Gambar besar :  Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline

Detail produk:
Tempat asal: Hebei, Cina
Nama merek: JCDRILL
Sertifikasi: ISO,CE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Harga: Negotation
Waktu pengiriman: 15 Untuk dinegosiasikan
Syarat-syarat pembayaran: T/T, L/C, D/P, Western Union, MoneyGram
Menyediakan kemampuan: 2000 Set/Set per Tahun

Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline

Deskripsi
Nomor model: kepala BQ barel inti Jenis: Laras inti ganda
Standar: AQ BQ NQ Markas Besar PQ Nama Produk: Perakitan barel inti
Aplikasi: Pengeboran inti garis kawat warna: hitam
Kemasan: Paket Kotak Kayu Seri: Garis kawat DCDMA seri Q
Berat: 13.70kg diameter: BC NC HC PC BC3 NC3 HC3 PC3 Seri T
Panjang: 1,5m, 3m
Cahaya Tinggi:

perakitan barel alat pengeboran inti berlian

,

alat pengeboran inti berlian bq

,

perakitan barel inti pengeboran berlian bq



Berlian BQ Perakitan Barel Inti Tabung Dalam & Luar Dan Overshot Dalam Sistem Wireline


>> Pendahuluan

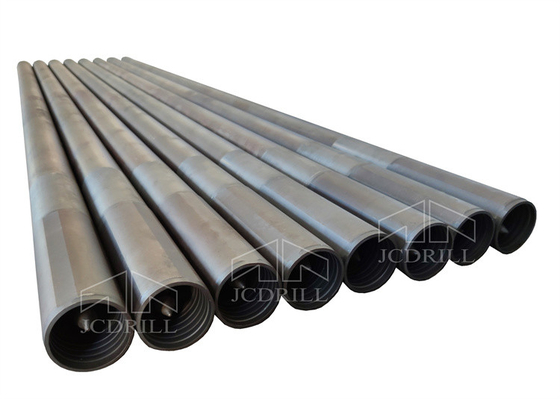

Sistem coring wireline mencakup rakitan barel inti dan rakitan overshot. Rakitan laras inti terdiri dari grup tabung dalam dan grup tabung luar. Tabung dalam & luar memiliki panjang standar 1,5 meter dan 3 meter.

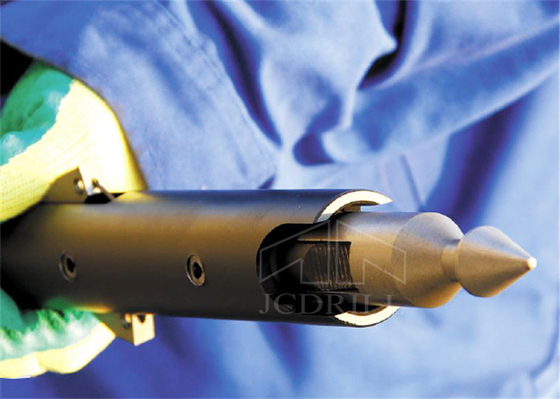

Rakitan kepala menyediakan: mekanisme titik tombak latching dan pivoting untuk memungkinkan penyisipan dan pengambilan rakitan ban dalam, rakitan bantalan untuk memungkinkan ban dalam tetap diam dan menghindari kerusakan sampel saat pengeboran, indikasi pengoperasian tekanan fluida, dan katup kontrol fluida.
Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline 0



Semua rakitan kepala menggabungkan rakitan katup penutup yang memberikan sinyal tekanan fluida kepada operator bor ketika anggota katup dikompresi, menunjukkan ban dalam yang penuh atau tersumbat.

Rakitan barel inti terdiri dari grup tabung dalam dan grup tabung luar. Grup tabung dalam terdiri dari:Rakitan Kepala, Ban Dalam, Wadah Pengangkat Inti, Pengangkat Inti, Cincin Berhenti.
Kelompok tabung dalam mengumpulkan sampel inti selama proses pengeboran dan tidak bergantung pada kelompok tabung luar.Kelompok tabung luar terdiri dari sisa komponen inti barel:

Mengunci Kopling, Kopling Adaptor, Tabung Luar.
Kelompok tabung luar selalu berada di dasar lubang dan menampung kelompok tabung dalam selama proses pengeboran.



Permukaan tabung ganda
Ukuran (bor eksplorasi permukaan) Sistem metrik (mm) Sistem kekaisaran (dalam)
Diameter lubang Diameter inti Diameter lubang Diameter inti
BQ 60 36.4 2.36 1.43
NQ 75.7 47.6 2.98 1.88
markas besar 96.1 63.5 3.78 2.5
PQ 122,7 85 4.83 3.34
Permukaan tabung tiga
NQ3 75.7 45 2.98 1.78
markas besar 96.1 61.1 3.78 2.41
PQ3 122,7 83 4.83 3.27

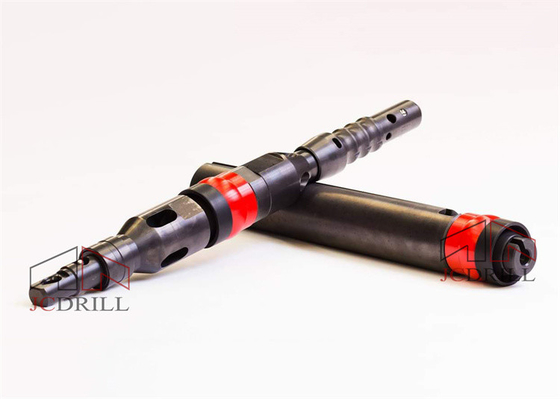

>> Diagram struktur Majelis Kepala BQ

INDO# Barang deskripsi Satuan Berat (kg)
1-25 Majelis Kepala BQ-TKZC Mengatur 5.06
1 Mempelopori BQ-TK-LMT komputer 0,20
2 musim semi penahan BQ-TK-DWTH Kelompok 0,01
3 pin penahan BQ-TK-DWX Kelompok 0,02
4 Basis titik ujung tombak BQ-TK-MTZ komputer 0,45
5 Kait retraksi case BQ-TK-HSG komputer 0.9
6 Pin musim semi TXX-11*26 komputer 0,01
7 Pin pegas (2) TXX-10*42 komputer 0,02
8 Kait Musim Semi BQ-TK-ZH komputer 0,01
9 kait (2) BQ-TK-TKB komputer 0.16
10 Pin musim semi TXX-10*32 komputer 0,01
11 Pin musim semi TXX-6*35 Pasangan 0,01
12 Dasar kait BQ-TK-TKZ komputer 0,03
13 Tubuh kait atas BQ-TK-TKJ komputer 0.6
14 Bahu pendaratan BQ-TK-XGH komputer 0,07
15 Tubuh kait bawah BQ-TK-XGJT komputer 0,5
16 Kacang kunci kompor BQ-TK-TJLM komputer 0,05
17 Poros BQ-TK-ZZ Kelompok 0.6
18A Mematikan katup dengan keras BQ-TK-FP komputer 0,02
18B Katup penutup lunak BQ-TK-FP-H komputer 0,02
19 Menyetel mesin cuci (2) BQ-TK-JGD komputer 0.1
20 bantalan (2) ZC-51203 komputer 0.1
21 Bushing spindel BQ-TK-ZCZ komputer 0,45
22 Musim semi kompresi BQ-TK-ZZTH buah 0,01
23 Mesin cuci BQ-TK-DP komputer 0,01
24 Kacang pengunci sendiri ZSLM-M16 buah 0,01
25 Tutup tabung dalam BQ-TK-NGJTZC komputer 0,78
25A Tutup tabung dalam BQ-TK-NGJTZC komputer 0,7
25B Pemasangan gemuk ZYZ-M6 * 1 komputer 0,01
25C Bola GQ-22 komputer 0,04
25D Periksa badan katup BQ-TK-FYG komputer 0,04


>> Paket & Pengiriman
Bq Diamond Core Drilling Tools Rakitan Barel Overshoot Tabung Luar Dalam Dalam Sistem Wireline 1


>> Tentang Kami


JCDRILL memberikan solusi Pertambangan & Pengeboran berkualitas tinggi kepada pengguna, kami selalu fokus pada konsepsi strategis "Kelangsungan hidup dengan kualitas, Pengembangan dengan kredit''.



Kami telah mengkhususkan diri dalam penelitian, pengembangan, dan produksi rig pengeboran peledakan batu, rig pengeboran sumur air, rig pengeboran inti berlian, rig pengeboran jangkar, dan aksesori & layanan pengeboran relatif.terus memberikan solusi pengeboran profesional untuk semua pelanggan dengan teknologi canggih kami, peralatan yang sangat baik, sarana pengujian yang ketat dan jaringan pelayanan yang baik, yang membangun merek kami "JCDRILL" citra pasar yang baik, sekarang, produk kami menyumbang 50% dari pasar domestik dan memiliki telah diekspor ke lebih dari 40 negara, dan kami dianugerahi ISO9001: 2000 pada November 2002.



Dengan teknologi yang sangat baik dan kemampuan layanan pasar yang solid, kami memiliki sistem pemasaran yang baik dan sistem pendukung layanan yang sangat baik, yang membantu kami memenangkan kepercayaan pelanggan baik di dalam maupun di luar negeri, kami dapat menyediakan pengguna rig pengeboran dengan solusi kompresor udara profesional berkualitas tinggi dan relatif layanan purna jual juga.
