Detail produk:
|
Nomor model: | 12 inci | Kekerasan Batuan Bor: | F = 6-20 |
---|---|---|---|
Jenis pengolahan: | Penempaan | Pemakaian: | Lapangan Minyak, Gas Alam, Pengeboran Tambang, Sumur Air |
Bahan: | TC Dengan Lapisan Anti-abrasif Berlian | Bantalan: | Bantalan Jurnal Tertutup |
Paket: | Karton dan kotak kayu | Jenis Gigi: | Masukkan Tooth |
Cahaya Tinggi: | tricone drill bit,air sumur bor |

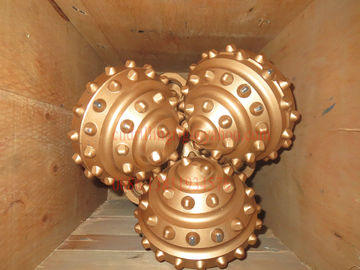

Diamond Anti Abrasive Layer Tricone Drill Bit, Elastomer Sealed TCI Hard Rock Drill Bits
pengantar
Struktur bit Tricone
Steel Tooth Tricone Bit dan TCI tricone bits
1- Struktur Bantalan
Bantalan bit memiliki tiga jenis: bantalan gelinding, bantalan geser, penjepit bantalan geser.Bantalan geser melingkar terutama untuk produsen produk asing yang membawa bit tricone TCI, paling banyak hanya bantalan gelinding dan bantalan geser.
2- Struktur Pemotongan, Kerucut dan Gigi
Kerucut adalah kerucut, dibagi menjadi kerucut tunggal dan kerucut dua.Kerucut tunggal terdiri dari kerucut utama dan komponen belakang, kerucut tunggal di dasar sumur untuk gerakan bergulir murni, cocok untuk pengeboran formasi keras;complex cone terdiri dari main cone, side cone dan back cone terdiri dari tiga bagian, cone di bagian bawah sumur bekerja selain rolling, juga menghasilkan sliding, cocok untuk pengeboran soft stratum.
Gigi paduan keras memiliki 10 variasi, seperti bulat, kerucut, berbentuk baji, sendok, berbentuk sendok, berbentuk sendok kerucut, bentuk datar, bentuk irisan kerucut, formasi litologi berbeda, mekanisme pemecah batu bentuk gigi bit berbeda , berbeda.Jenis bor seringkali bukanlah gigi.
Bentuk gigi baja berbentuk baji, untuk memperkuat alat ukur bor, deretan gigi bagian luar sering didesain menjadi "T", "L", "II";untuk mengatasi mata bor mudah aus pada strata yang putus, perlu bahan las yang tahan aus pada bagian muka gigi dan bagian belakang cone.
Bentuk, ukuran, jumlah, panjang gigi tergantung pada kekerasan pembentukan, pembentukan gigi lunak, besar, gigi tajam, kurang;Sebaliknya, semakin keras pembentukan gigi, semakin kecil, pendek, semakin banyak jumlahnya.
3- Sistem Kompensasi Tekanan Oli
Perangkat ini terdiri dari bantalan cincin, kantung minyak, cangkir pelindung, kelenjar, steker, cincin bagian.Perannya adalah untuk perbedaan tekanan ruang bantalan antara di dalam dan di luar keseimbangan bit TCI Tricone, sehingga cincin penyegelan bantalan dalam perbedaan tekanan kecil bekerja untuk waktu yang lama, mencegah cairan pengeboran ke dalam rongga bantalan dan menghindari kebocoran pelumas. gemuk, dan simpan cukup gemuk ke rongga bantalan yang terus ditambahkan, bit dalam kondisi penyegelan dan kondisi pelumasan yang baik.
4- Bit Nozzle
Untuk mengatasi masalah tepat waktu bergegas dari bagian bawah stek sumur, untuk menjaga bagian bawah bersih, bahkan dengan jet kecepatan tinggi untuk menghancurkan batu dan tujuan, orang merancang dan memasang nosel.
Nozzle terbuat dari proses hard alloy, nozzle yang biasa digunakan memiliki tiga model utama, tipe standar, tipe cover, dan nozel panjang mikro, yang lainnya adalah nozel pulsed, nozel miring, nozel diperpanjang dll.
Penerapan bit tricone
Seri bit TCI:
1. Bentuk lembut TCI tricone bits:
Bit tricone TCI formasi lunak digunakan untuk mengebor dengan kuat tekan rendah, formasi sangat lunak.Mata bor ini dimaksimalkan untuk penggunaan sisipan karbida tungsten berbentuk kerucut dan pahat dengan diameter besar dan proyeksi tinggi.Desain struktur pemotongan ini, dikombinasikan dengan offset kerucut maksimum, menghasilkan tingkat penetrasi bit yang tinggi.Intermesh yang dalam dari baris pemotong mencegah bit bailing dalam formasi lengket.
2. Bit tricone TCI formasi sedang:
Bit tricone TCI formasi sedang menampilkan sisipan karbida tungsten pahat yang agresif pada baris tumit dan baris dalam.Desain ini memberikan kecepatan pengeboran yang cepat dan menambahkan ketahanan struktur pemotongan dalam hard medium hingga medium untuk mations.Cincin-O karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
3. Bentuk keras TCI tricone bits:
Bit TCI tricone formasi keras dapat digunakan untuk mengebor formasi keras dan abrasif.Sisipan karbida tungsten tahan aus digunakan di baris luar untuk mencegah hilangnya pengukur bit.Jumlah maksimum sisipan berbentuk setengah lingkaran digunakan di semua baris untuk memberikan ketahanan pemotong dan masa pakai yang lama.
4. Bit tricone TCI formasi keras sedang:
Bit tricone TCI formasi keras sedang memiliki sisipan karbida tungsten pahat yang kuat pada baris tumit dan berbentuk kerucut pada baris dalam.Desain ini memberikan kecepatan pengeboran yang cepat dan menambah ketahanan struktur pemotongan dalam formasi keras sedang hingga sedang.Cincin-O karet HSN memberikan penyegelan yang memadai untuk ketahanan bantalan.
Seri bit gigi baja:
1. Bit gigi formasi lunak:
Bit gigi formasi lunak digunakan untuk mengebor dengan kuat tekan rendah, formasi lunak.Panjang gigi proyeksi panjang digunakan pada kerucut offset tinggi untuk menghasilkan tingkat penetrasi yang paling tinggi.Ketahanan aus yang dihadapi keras digunakan untuk mengontrol keausan gigi.Pada jenis mata bor terlembut, bagian keras ini menutupi seluruhnya gigi bit.
2. Bit gigi formasi keras sedang:
Bit gigi formasi keras sedang digunakan untuk mengebor dengan kuat tekan tinggi, formasi keras sedang.Tembak gigi proyeksi dengan panjang puncak yang lebih kecil digunakan dalam rangkaian desain bit ini.Permukaan keras yang tahan lama diterapkan untuk mengurangi keausan gigi.
Fitur utama
1. Struktur Pemotongan jenis bit tci tricone tersegel dan tidak tersegel:
Ketahanan aus gigi ditingkatkan dengan permukaan keras tungsten karbida premium di atas
permukaan gigi untuk bit gigi baja.
2. Struktur Pengukur jenis tci tricone rock bits:
Perlindungan beberapa meteran dengan pemangkas meteran di tumit dan sisipan meteran pada meteran
permukaan kerucut, sisipan tungsten karbida dan permukaan keras pada buntut kemeja meningkat
mengukur kemampuan menahan dan umur bantalan.
3. Struktur Bantalan jenis tci tricone rock bits:
Bantalan rol presisi tinggi dengan dua permukaan dorong.Bola mengunci kerucut.Dorong wajah keras
dengan paduan tahan aus.Ketahanan abrasi dan ketahanan kejang pada bantalan ditingkatkan.
Spesifikasi
IADC | WOB | RPM | Formasi yang Berlaku |
(KN / mm) | (r / mnt) | ||
417/437 / | 0,35 ~ 0,9 | 150 ~ 70 | Formasi yang sangat lunak dengan kuat tekan rendah dan kemampuan pengeboran tinggi, seperti tanah liat, batulumpur, kapur, gipsum, garam, batugamping lunak, dll. |
447/415/435 | |||
517/527/515 | 0,35 ~ 1,0 | 140 ~ 60 | Formasi lunak dengan kekuatan tekan rendah dan kemampuan pengeboran tinggi, seperti batulumpur, gipsum, garam, batugamping lunak, dll. |
537/547/535 | 0.45 ~ 1.0 | 120 ~ 50 | Formasi lunak sampai sedang dengan kuat tekan rendah, seperti sedang, serpih lunak, batugamping lunak sedang, batupasir lunak sedang, formasi sedang dengan persilangan yang lebih keras dan abrasif, dll. |
617/615 | 0,45 ~ 1,1 | 90 ~ 50 | Formasi keras sedang dengan kekuatan kompres tinggi, seperti serpih keras, batugamping, batupasir, dolomit.dll |
637/635 | 0,5 ~ 1.2 | 80 ~ 40 | Formasi keras dengan kuat tekan tinggi, seperti batupasir, batugamping, dolomit, gypsum keras, marmer, dll. |
Catatan: Batas atas WOB dan RPM pada tabel di atas tidak boleh digunakan secara bersamaan. |
